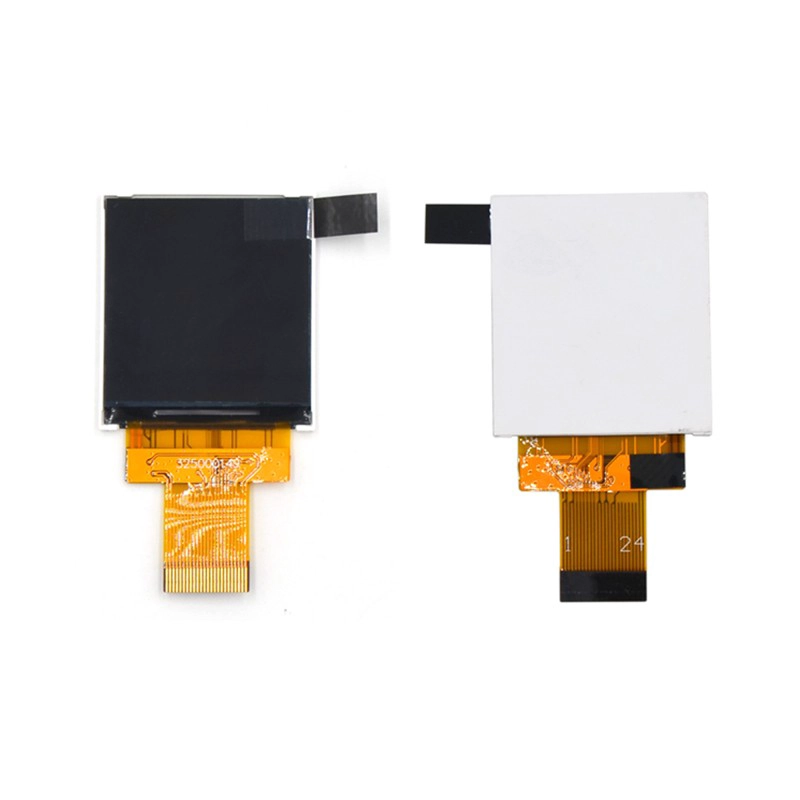

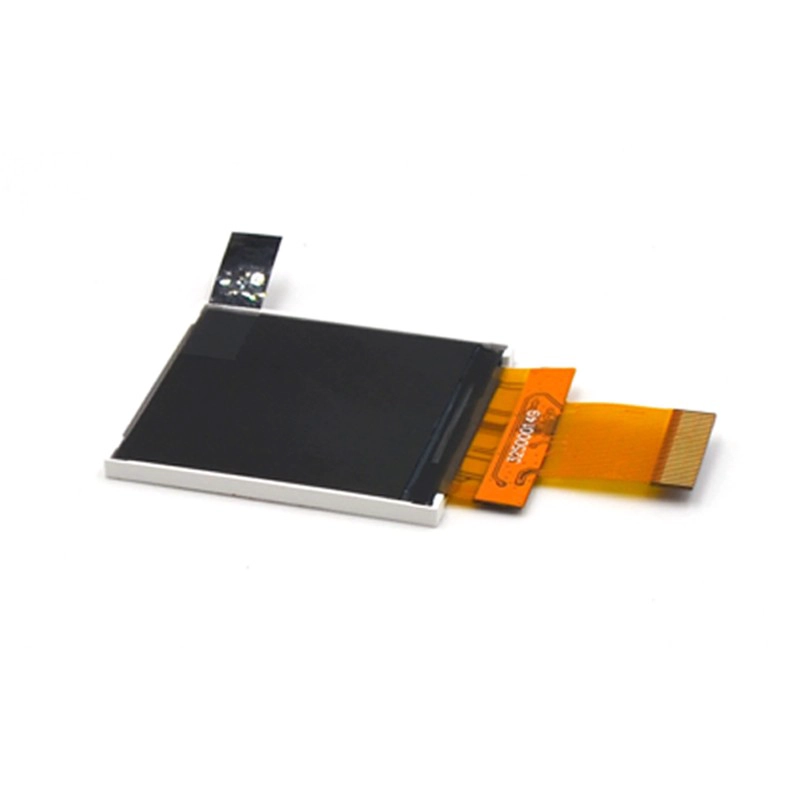

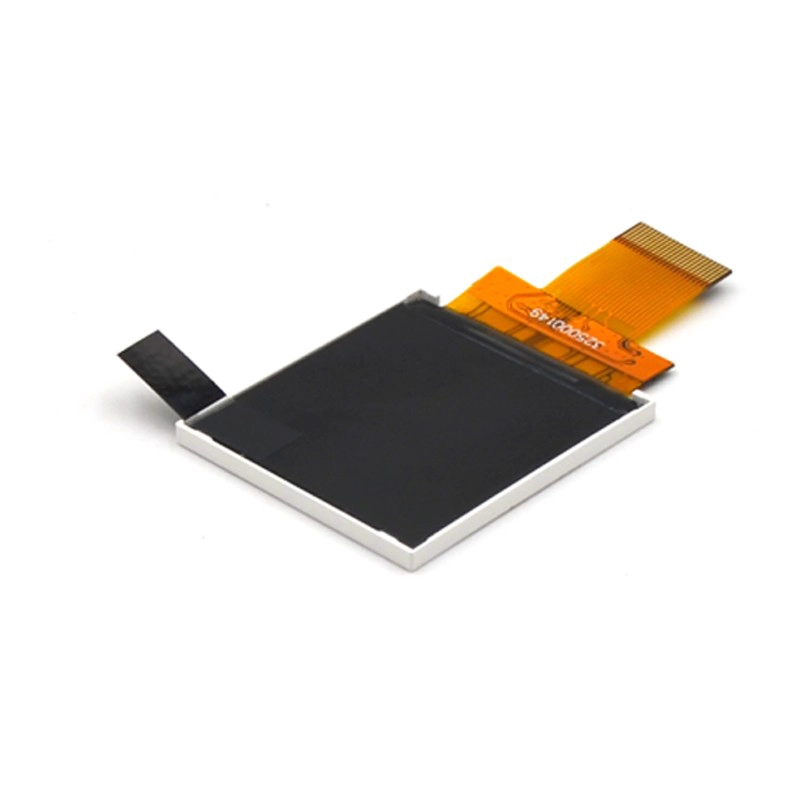

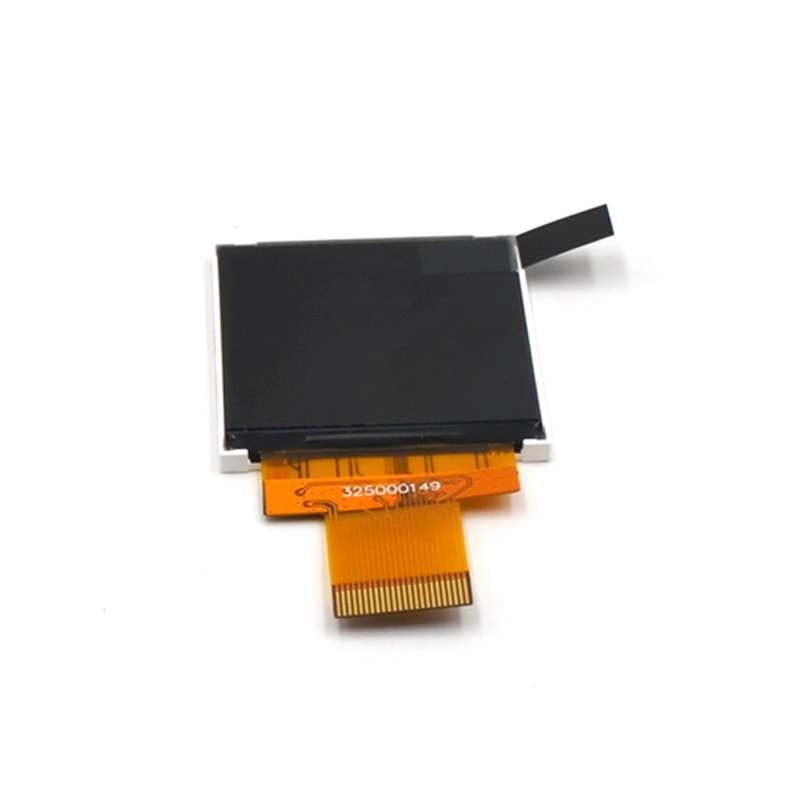

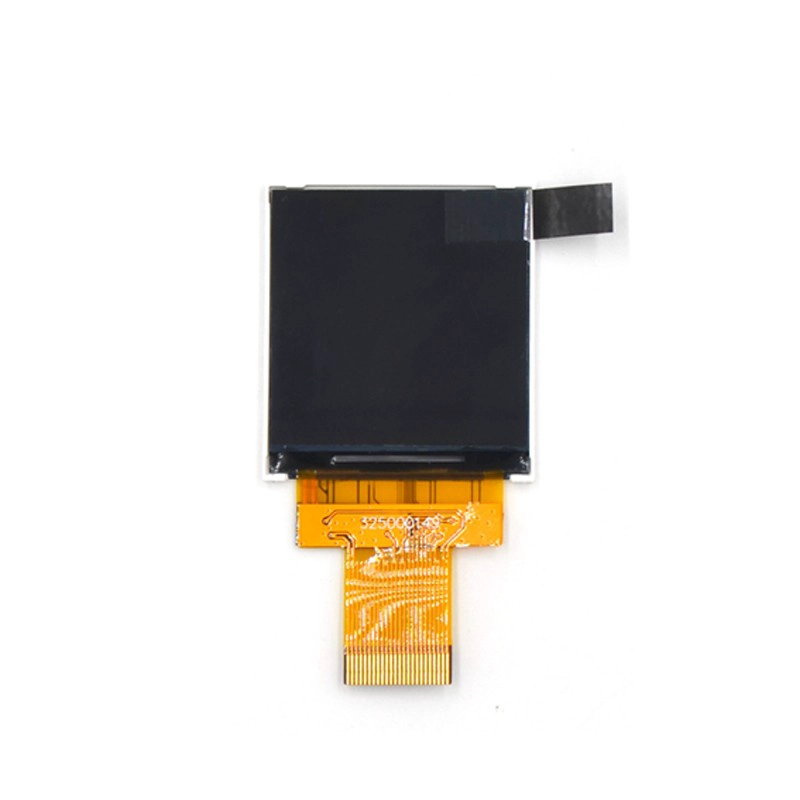

Quadrat 240x240 1,54 Zoll IPS TFT-LCD-Modul (kWh0154DF03-F01)

LCD-Name: 240x240 1.54 Zoll TFT-LCD-Modul
LCD-Größe: 1,54 Zoll LCD-Modul
LCD-Typ: IPS
Anzeigemodus: Transmissive TFT LCD, normal schwarz
Touch-Panel: ohne
Auflösung: 240x240.
Entwurfsdimension: 40.30x 40.30 x 4,37mm
Active Area: 27.72x27.72mm
Helligkeit: 400cd / m2
Kontrastverhältnis: 800: 1
Schnittstelle: SPI, I2C
Anschluss: 24 Pin FPC
Hintergrundbeleuchtung: 3 weiße LED parallel geführt
Treiber-IC: ST7789H2
Farbtiefe: 262k
Ansichtrichtung: Kostenloser Betrachtungswinkel
Versorgungsspannung: 3,2 V
Versorgungsstrom: 60mA
Leistungsableitung: 192mw
Betriebstemperatur: -20 ℃ ~ 70 ℃
Lagertemperatur: -30 ℃ ~ 80 ℃

Square 240x240 1.54 Zoll IPS TFT-LCD-Modul

Produktname	Square 240x240 1.54 Zoll IPS TFT-LCD-Modul
Modell	KWH0154DF03-F01.
Typ	1.54-Zoll-LCD-Modul
LCD-Typ.	Ips.
Auflösung	240x240.
Fahrer-Ic.	ST7789H2.
Farbtiefe	262k.
Pixelanordnung	RGB-Streifen.
Oberflächenbehandlung	Sperre
Helligkeit	400cd / m2.
Kontrastverhältnis	500: 1.
Entwurfsdimension	31.50x 35.00 x 2,30mm
Aktiver Bereich	27.72x27,72mm.
Ansichtrichtung	ALLE
Schnittstelle	SPI, 24-Pin-Stecker
Hintergrundbeleuchtung (Strom Spannung)	45 mA 3.0V.
Hintergrundbeleuchtung	3 weiße LED parallel
Anzeigemodus	Durchlässige, tn.
Betriebstemperatur	-20 ℃ ~ 70 ℃

KWH0154DF03-F01 ist ein farblich aktiver Matrix-LCD-Modul, das amorphen Silizium-TFT (Dünnfilmtransistor) enthält. Es ist von einem Farbquadrat-IPS-TFT-LCD-Panel, Treiber-IC, FPC und einer hinteren Lichteinheit. Der Modulanzeigebereich enthält 240x240 Pixel und kann bis zu 262.000 Farben anzeigen.

1.1. Merkmale
- 240 x 240 Pixelauflösung.
- In 262k-Farben anzeigen.

- Square LCD-Anzeige

- IPS-LCD-Typ
- SPI-Schnittstelle.
- RoHS-Konformität
