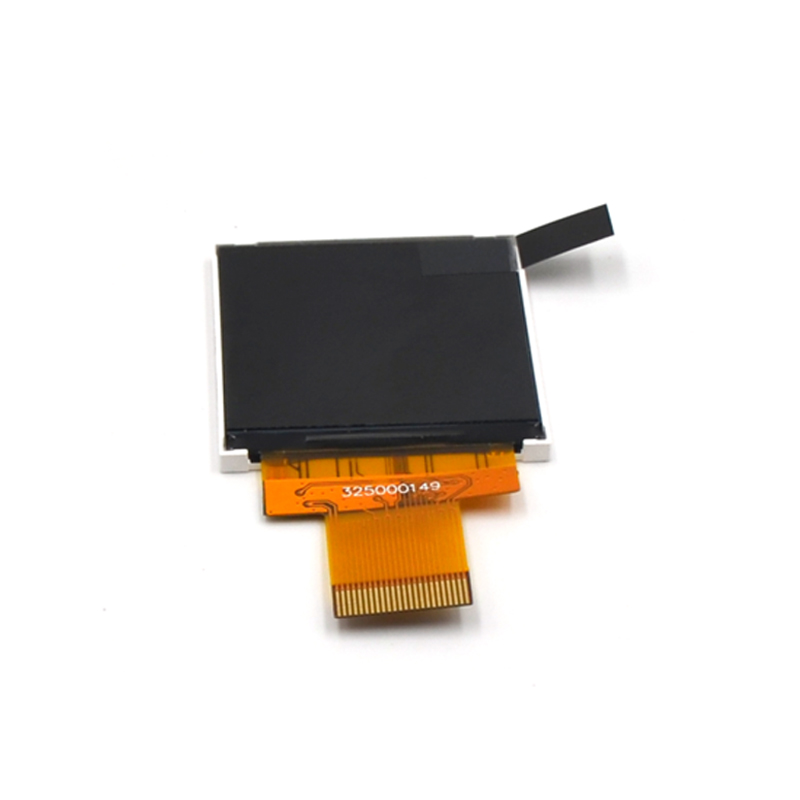

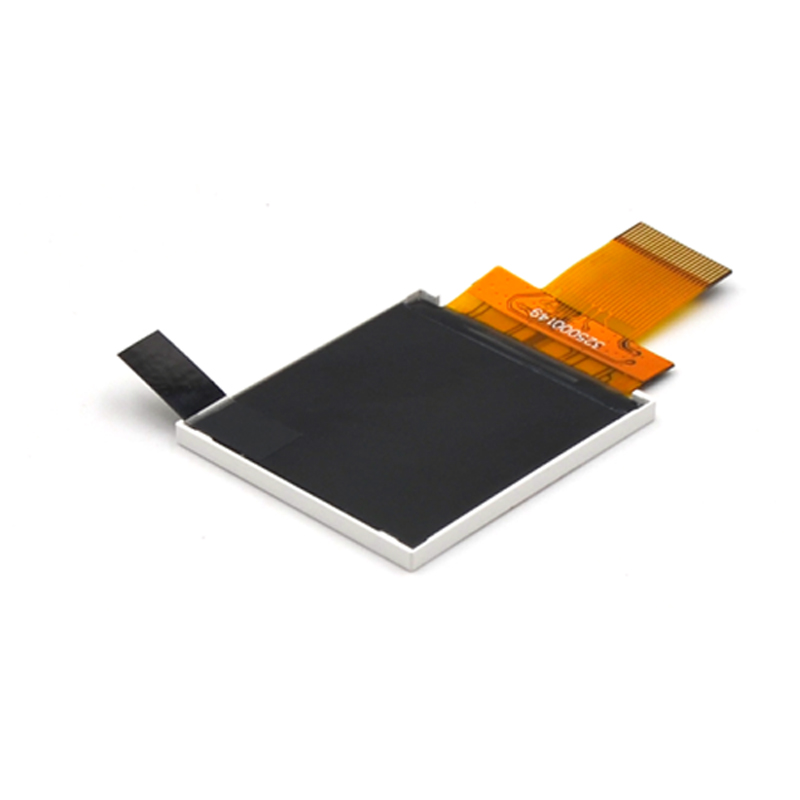

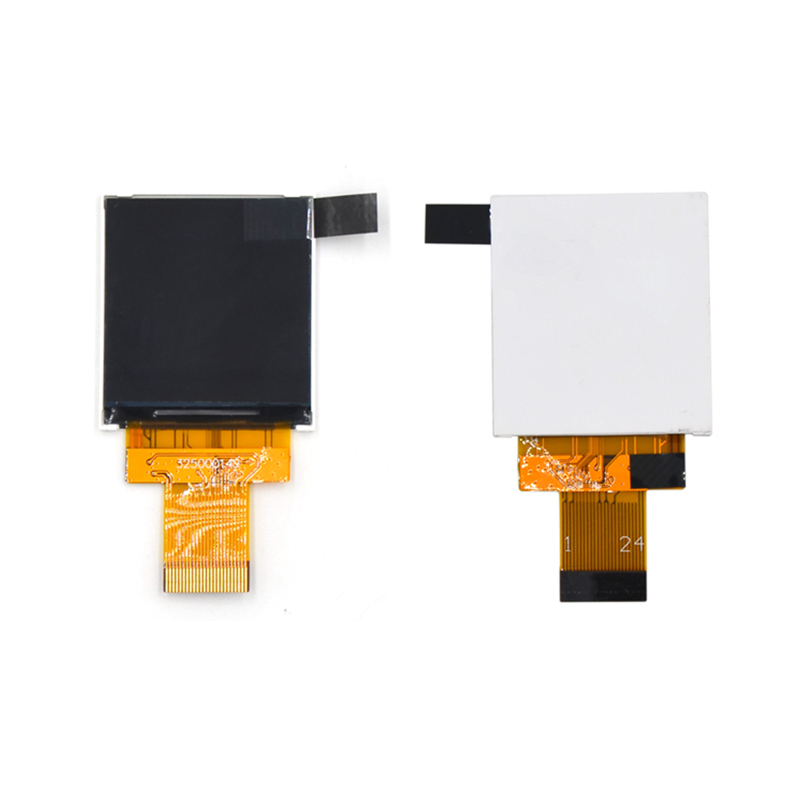

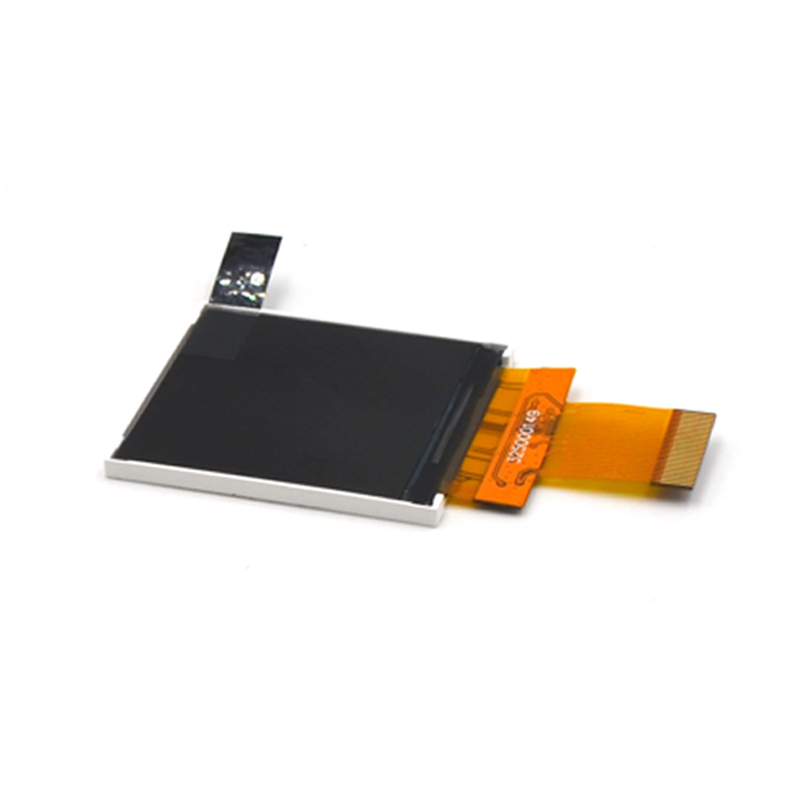

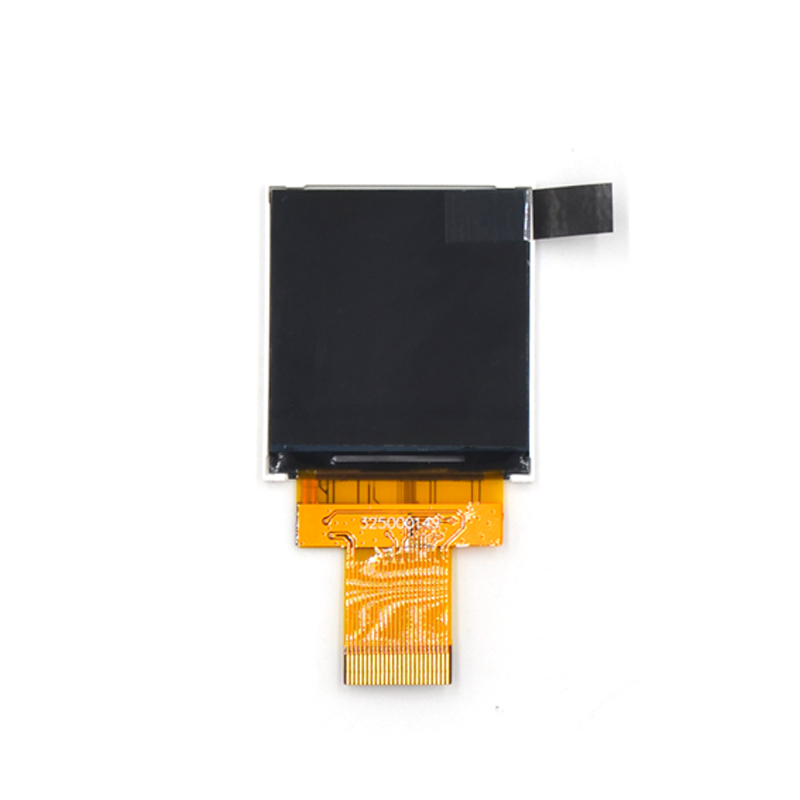

Square 240x240 1.54 인치 IPS TFT LCD 모듈 (KWH0154DF03-F01)
- LCD 이름 : 240x240 1.54 인치 TFT LCD 모듈
- LCD 크기 : 1.54 인치 LCD 모듈
- LCD 유형 : IPS.
- 디스플레이 모드 : Transmissive TFT LCD, Normal Black.
- 터치 패널 : 없음
- 해결 : 240x240.
- 개요 차원 : 40.30x 40.30 x 4.37mm
- 활성 지역 : 27.72x27.72mm.
- 밝기 : 400cd / m2.
- 명암비 : 800 : 1.
- 인터페이스 : SPI, I2C.
- 커넥터 : 24 핀 FPC.
- 백라이트 : 3 개의 흰색 LED 병렬로 LED
- 드라이버 IC : ST7789H2.
- 색상 심도 : 262K.
- 방향보기 : 무료 시야각
- 공급 전압 : 3.2V.
- 공급 전류 : 60mA.
- 전력 손실 : 192mw.
- 작동 온도 : -20 ℃ ~ 70 ℃
- 보관 온도 : -30 ℃ ~ 80 ℃
스퀘어 240x240 1.54 인치 IPS TFT LCD 모듈
|
상품명
|
스퀘어 240x240 1.54 인치 IPS TFT LCD 모듈
|
|
모델
|
KWH0154DF03-F01.
|
|
유형
|
1.54 인치 LCD 모듈
|
| LCD 유형 | IPS. |
|
해결
|
240x240.
|
|
드라이버 IC.
|
ST7789H2.
|
|
색상 깊이
|
262K.
|
|
픽셀 배열
|
RGB 스트라이프
|
|
표면 처리
|
눈부심 방지
|
|
명도
|
400cd / m2.
|
|
명암비
|
500 : 1.
|
|
개요 차원
|
31.50x 35.00 x 2.30mm.
|
|
활성 지역
|
27.72x27.72mm.
|
|
방향보기
|
모두
|
|
상호 작용
|
SPI, 24 핀 커넥터
|
|
백라이트 공급
(현재 / 전압)
|
45mA 3.0V.
|
|
백라이트
|
3 화이트 LED 병렬로 LED
|
|
디스플레이 모드
|
Transmissive, TN.
|
|
작동 온도
|
-20 ℃ ~ 70 ℃
|
KWH0154DF03-F01은 비정질 실리콘 TFT (박막 트랜지스터)를 통합하는 색상의 활성 매트릭스 LCD 모듈입니다. 컬러 스퀘어 IPS TFT-LCD 패널, 드라이버 IC, FPC 및 백라이트 유닛이 있습니다. 모듈 디스플레이 영역에는 240x240 픽셀이 포함되어 있으며 최대 262K 색상을 표시 할 수 있습니다.
1.1. 특징
- 240 x 240 픽셀 해상도.
- 262K 색상으로 표시합니다.
- 정사각형 LCD 디스플레이
- IPS LCD 유형
- SPI 인터페이스
- RoHS 준수
 |
||
 |
||
 |
 |
 |
