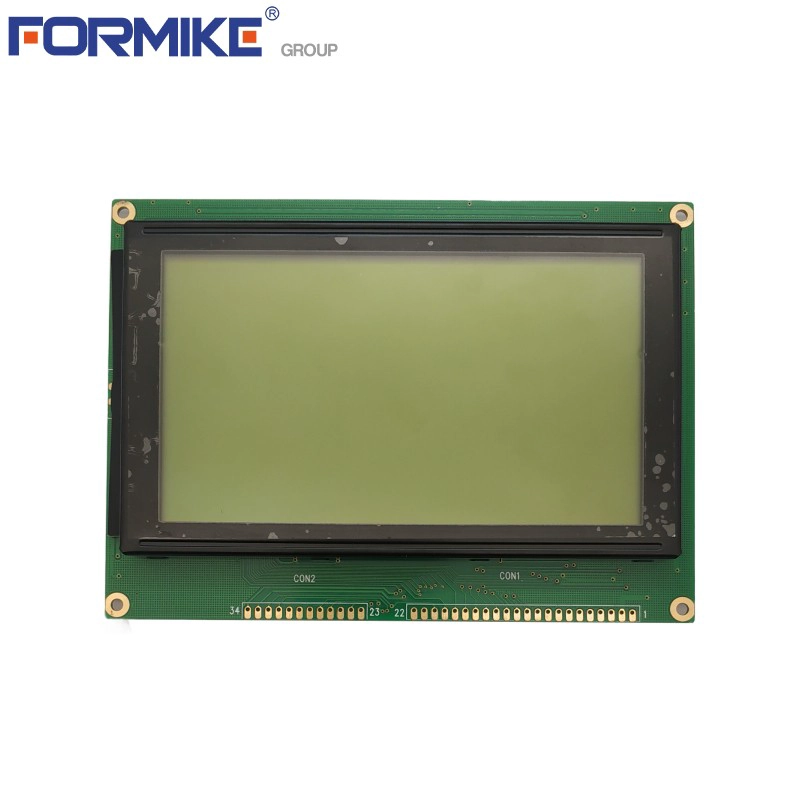

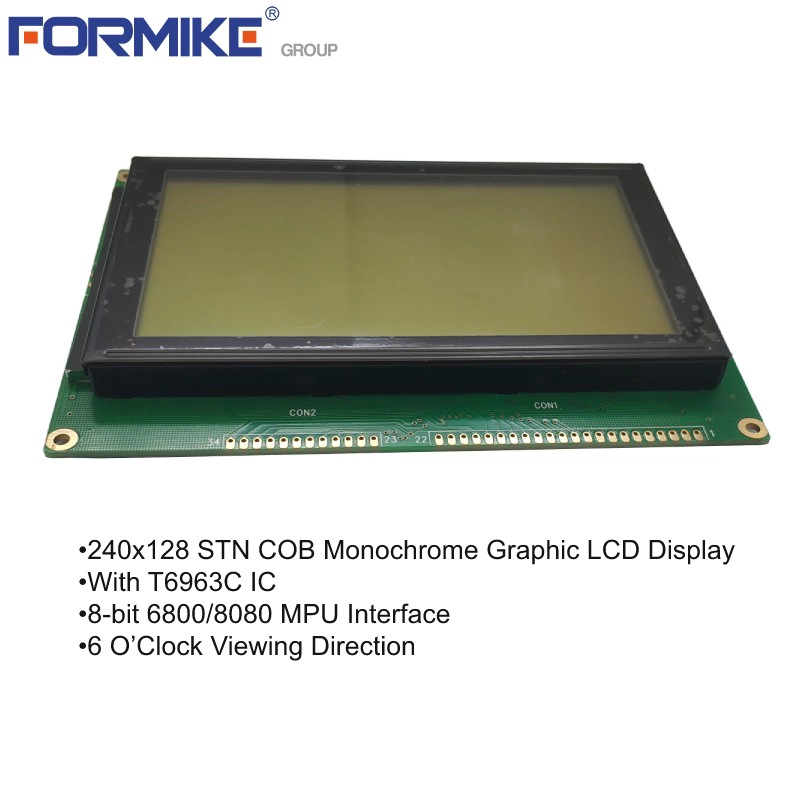

240*128 LCDディスプレイ240x128ドット5.1インチLCDメーカー240*128グラフィックLCDモジュール(WG2412B0)
- LCD名:240*128 LCDディスプレイ240x128ドット5.1インチLCDメーカー240*128グラフィックLCDモジュール
- 表示形式:240x128
- ディスプレイモード:STN
- LCDカラー:青の背景の白いテキスト-5V;青の背景の白いテキスト-5V;黄緑色の背景の黒いテキスト-5V;
- ディスプレイタイプ:グラフィックコブ
- アウトライン寸法:144.0(w)x104.0(h)x 12.8 mm
- 表示エリア:114.0分(w)x64.0分(h)mm
- ドライブIC:T6963C
- 視聴方向:6時
- バックライト:黄緑色または白
- 運転方法:1/128義務、1/12バイアス
- 操作温度:-20℃〜+70℃
- ストレージ温度:-30℃〜+80℃
240*128 LCDディスプレイ240x128ドット5.1インチLCDメーカー240*128グラフィックLCDモジュール
製品仕様書 | ||||||
---|---|---|---|---|---|---|
LCD名 | 240*128 LCDディスプレイ240x128ドット5.1インチLCDメーカー240*128グラフィックLCDモジュール | |||||
表示形式 |
240*128ドット |
|||||

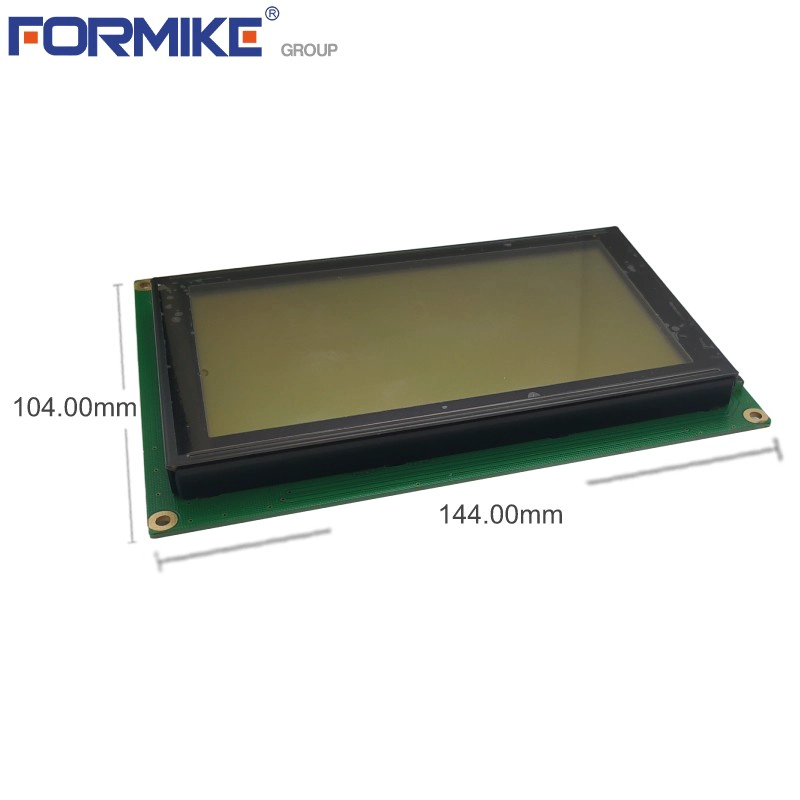

モジュールサイズ | 144.0mm×104.0mm×12.8mm | |||||
領域を表示します | 114.0mm×64.0mm | |||||
アクティブエリア | 107.95mmx57.55mm | |||||
ドットサイズ | 0.4mm×0.4mm | |||||
ドットピッチ | 0.45mm×0.45mm | |||||
IC | T6963C | |||||
インターフェース | 34ピン、8ビット6800/8080 MPUインターフェイスが有効になっています | |||||
運転方法 | 1/128デューティ、1/12バイアス | |||||
視聴方向 | 6時 | |||||
動作温度 | -20℃〜+70℃ | |||||
保管温度 | -30℃〜+80℃ | |||||

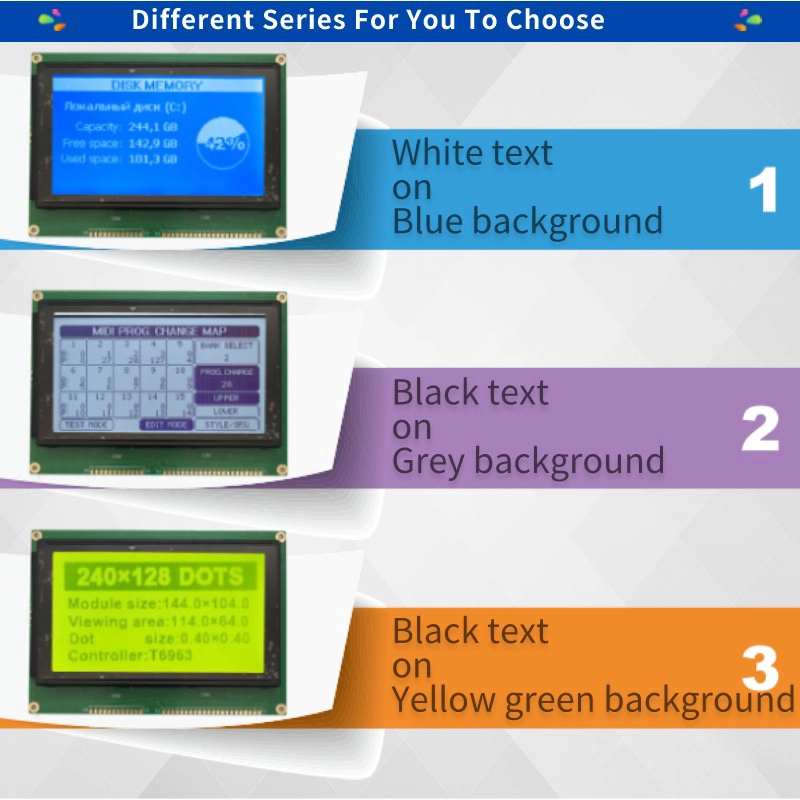

選択するための異なるシリーズタイプLCDモード | ||||||
いいえ。 | 部品番号 | LCDタイプ | バックライトカラー | フォントカラー | 背景色 | 電圧 |

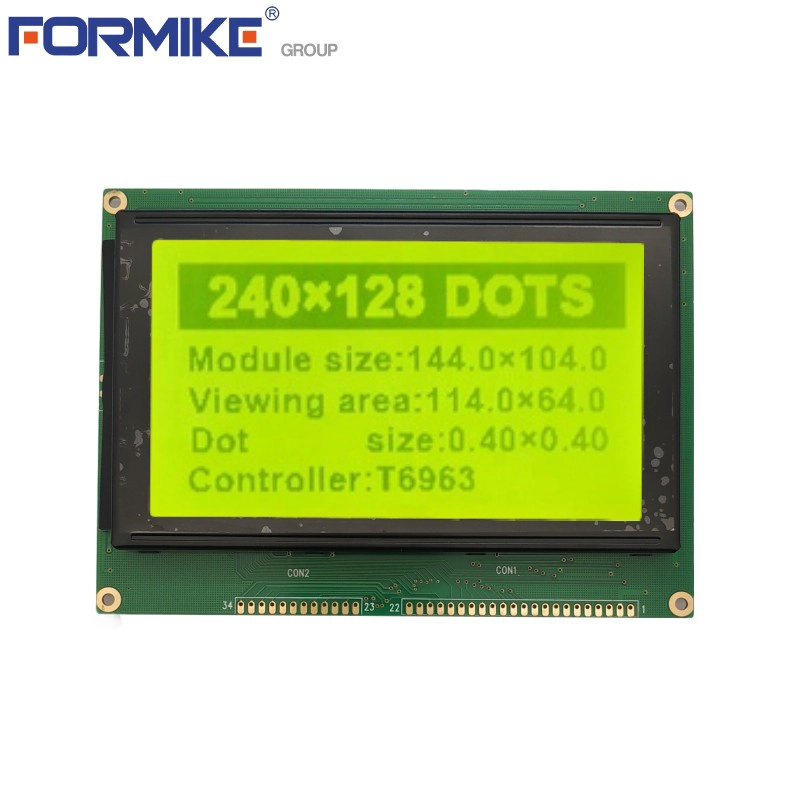

1 | WG2412B0SBY6B-A1 | STN Y-g陽性 | 黄緑色 | 黒色 | 黄緑色 | 5V |

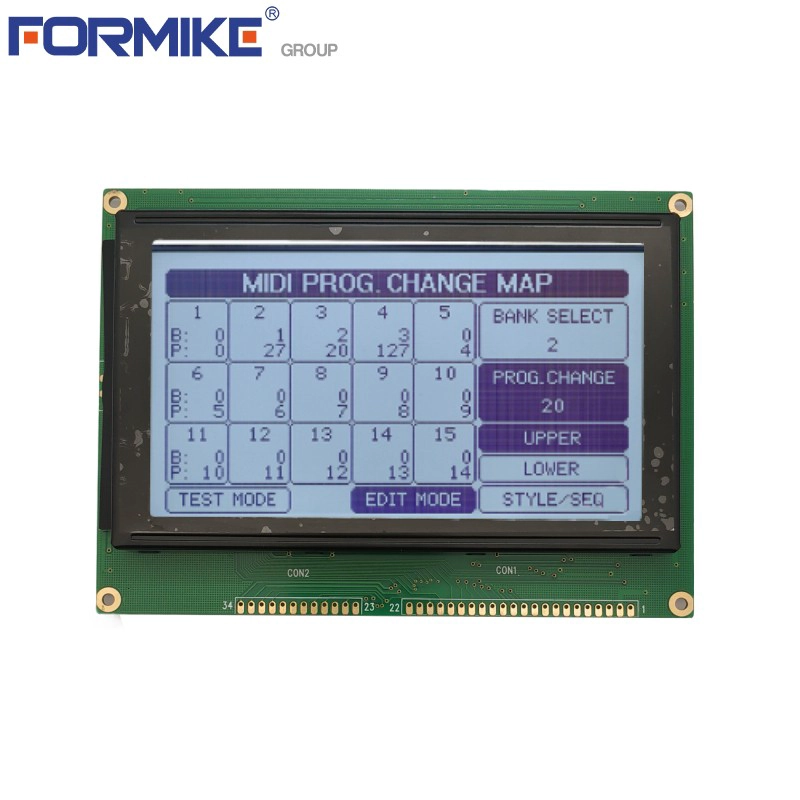

2 | WG2412B0SKW6B-A1 | STN灰色の陽性 | 白色 | 黒色 | 灰色 | 5V |

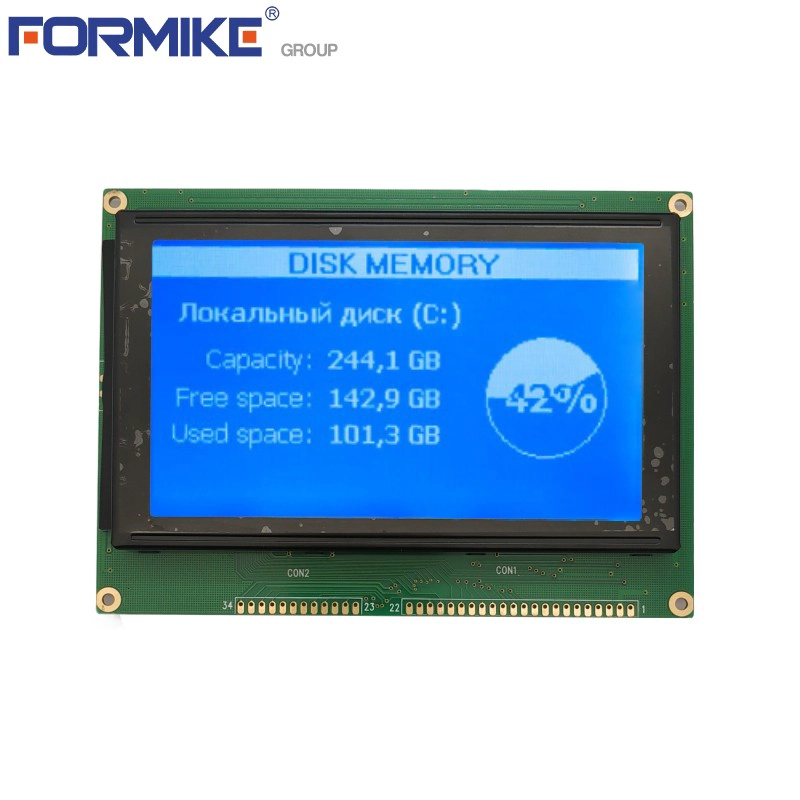

3 | WG2412B0SGW6B-A1 | STNネガティブブルー | 白色 | 白色 | 青色 | 5V |
WG2412B0 240*128 LCDディスプレイ:包括的なガイド
240*128 LCDディスプレイの市場にいる場合は、正しい場所に来ます!この記事では、仕様、アプリケーション、メーカーなど、WG2412B0 LCDディスプレイについて知っておく必要があるすべてのことを取り上げます。
WG2412B0 240*128 LCDディスプレイとは何ですか?
WG2412B0 240*128 LCDディスプレイは、240x128ドットの解像度を持つ液晶ディスプレイ(LCD)の一種です。斜めに5.1インチを測定し、モノクロにグラフィックとテキストを表示できます。これらのディスプレイは、低消費電力とコントラストが必要な産業用途で一般的に使用されています。
WG2412B0 240*128 LCDディスプレイの仕様
WG2412B0 240*128 LCDディスプレイには、通常、次の仕様があります。
- 解像度:240x128ドット
- 表示サイズ:5.1インチ
- ディスプレイタイプ:モノクロLCD
- 表示角度:6時
- 動作温度:-20°C〜 +70°C
- 保管温度:-30°C〜 +80°C
- 電源電圧:5V
- インターフェイス:8ビット6800/8080 MPUインターフェイスが有効になっています
- バックライト:黄色の緑色のバックライトまたは白色のバックライト
WG2412B0 240*128 LCDディスプレイのアプリケーション
WG2412B0 240*128 LCDディスプレイは、以下を含むさまざまな産業用途で一般的に使用されています。
- 医療機器:これらのディスプレイは、血糖モニター、ECGマシン、超音波マシンなどのデバイスで使用されます。
- 自動車ディスプレイ:ダッシュボードディスプレイとGPSシステムで使用されます。
- 産業制御システム:これらのディスプレイは、機械や機器の制御パネルで使用されます。
- ハンドヘルドデバイス:バーコードスキャナー、ハンドヘルド端子、リモートコントロールなどのデバイスで使用されます。
結論
結論として、WG2412B0 240*128 LCDディスプレイは、産業用途で一般的に使用される多用途で信頼できるディスプレイです。そのコントラストが高く、消費電力が低くなると、幅広いデバイスにとって理想的な選択肢となります。
