Display LCD de caracteres 16x2 Folha de dados COB Display LCD 16x2 1602 Módulos LCD RoHS (WC1602H3SGW7B)Display LCD de caracteres 16x2 Folha de dados COB Display LCD 16x2 1602 Módulos LCD RoHS (WC1602H3SGW7B)Display LCD de caracteres 16x2 Folha de dados COB Display LCD 16x2 1602 Módulos LCD RoHS (WC1602H3SGW7B)Display LCD de caracteres 16x2 Folha de dados COB Display LCD 16x2 1602 Módulos LCD RoHS (WC1602H3SGW7B)Display LCD de caracteres 16x2 Folha de dados COB Display LCD 16x2 1602 Módulos LCD RoHS (WC1602H3SGW7B)Display LCD de caracteres 16x2 Folha de dados COB Display LCD 16x2 1602 Módulos LCD RoHS (WC1602H3SGW7B)

Display LCD de caracteres 16x2 Folha de dados COB Display LCD 16x2 1602 Módulos LCD RoHS (WC1602H3SGW7B)

  • Nome do LCD: Display LCD de caracteres 16x2 Folha de dados COB Display LCD 16x2 1602 Módulos LCD RoHS (WC1602H3SGW7B)
  • Formato de exibição: 16 caracteres * 2 linhas

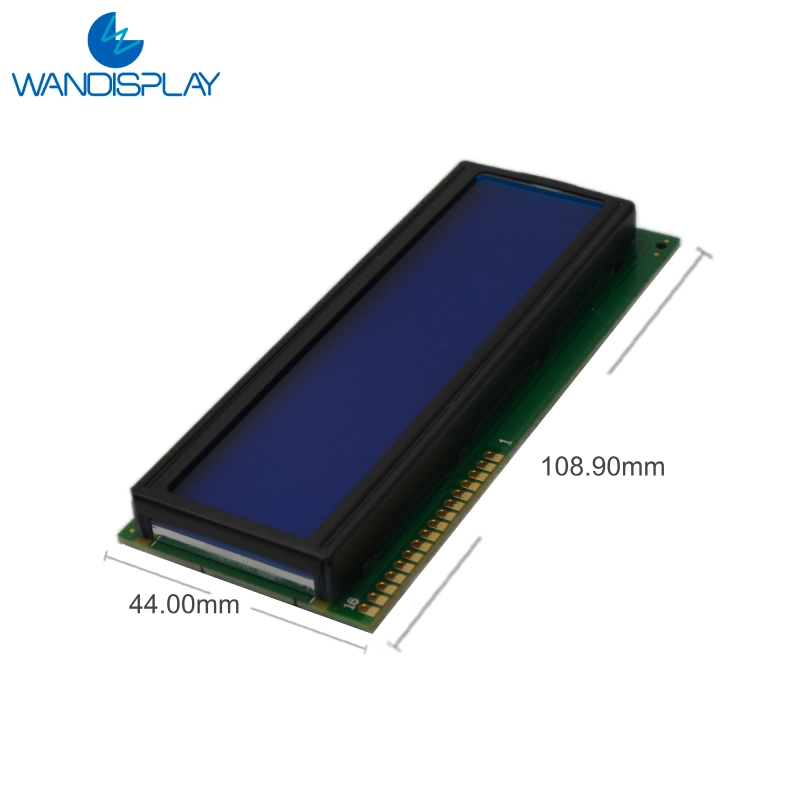

  • Tamanho do módulo: 108,9 mm × 44,0 mm × 13,3 mm
  • Área de visualização: 99,0 mm × 25,0 mm
  • Área ativa: 94,84 mm × 20,00 mm
  • Tamanho do ponto: 0,92 mm × 0,98 mm
  • Passo do ponto: 1,10 mm × 1,16 mm
  • IC: ST7066U-0E ou Eqv (fonte padrão inglês/europeu)
  • Interface: Interface MPU de 16 pinos, 4 bits ou 8 bits
  • Método de condução: 1/16 de serviço, 1/5 de polarização
  • Direção de visualização: 12 horas
  • Temperatura operacional: -20℃~70℃
  • Temperatura de armazenamento: -30℃~80℃
  • Cor da tela: Texto branco sobre fundo azul com luz de fundo branca

Display LCD de caracteres 16x2 Folha de dados COB Display LCD 16x2 1602 módulos RoHS LCD

display lcd 16x2

Nome do LCD Display LCD de caracteres 16x2 Folha de dados COB Display LCD 16x2 1602 módulos RoHS LCD
Formato de exibição 16 caracteres * 2 linhas
Tamanho do módulo 108,9 mm × 44,0 mm × 13,3 mm
Ver área 99,0 mm × 25,0 mm
Área Ativa 94. 84 mm× 20 0,00 mm
Tamanho do ponto 0,92 mm × 0,98 mm
Passo de ponto 1,10 mm × 1,16 mm
CI ST7066U-0E ou Eqv (fonte padrão inglês/europeu)
Interface Interface MPU de 16 pinos, 4 bits ou 8 bits
Método de condução 1/16 de serviço, 1/5 de polarização
Direção de visualização 12 horas
Temperatura operacional -20℃~70℃
Temperatura de armazenamento -30℃~80℃
Cor de exibição Texto branco sobre fundo azul com luz de fundo branca

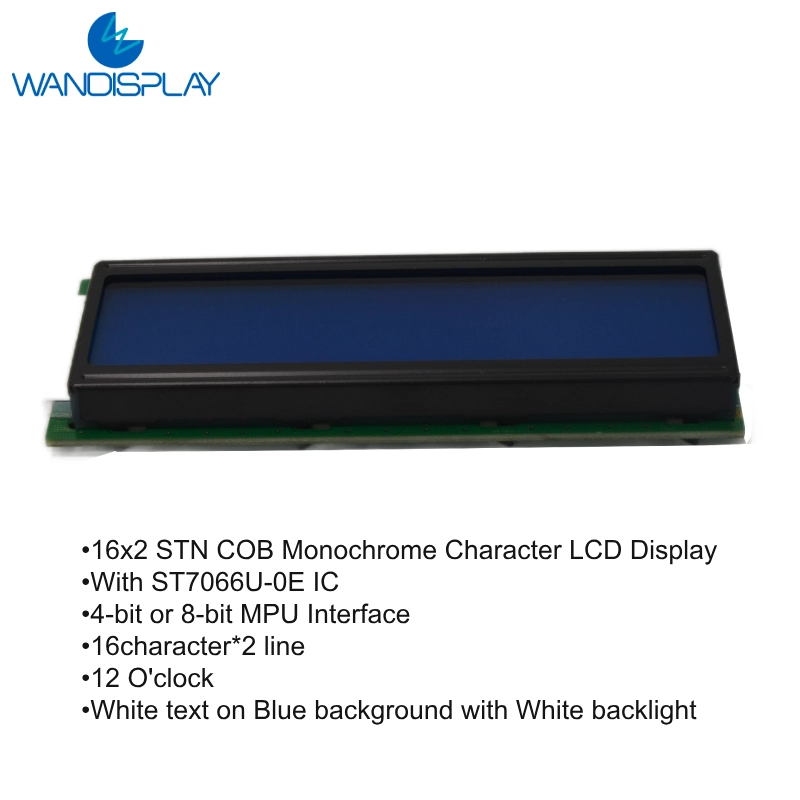

WC1602H3SGW7B é um display LCD de caracteres com estrutura COB. É um módulo LCD 16x2 com modo de exibição STN e tipo Transmissive Pol e tipo Negative Display. A cor do display é texto branco sobre fundo azul com luz de fundo branca. Foi equipado com driver ic ST7066U-0E. Em geral, o Weisplay suporta a escolha direta do WC1602H3SGW7B ou a personalização do display LCD com base no seu projeto.

Se você tiver alguma dúvida ou precisar de uma solução LCD personalizada, entre em contato com Wandisplay diretamente.
Fornecemos LCD monocromático incluindo LCD de caracteres, LCD gráfico, Segmento LCD and Soluções LCD personalizadas. Somos fabricantes de monitores LCD com linhas completas de produção de LCD com mais de 24 anos de experiência. Apoiamos soluções personalizadas para a parte do LCD ou para todo o LCD.

  • Estrutura LCD personalizada: COB, COG, vidro LCD, TAB, etc.
  • Cor LCD personalizada: Cor de fundo, Cor do texto, Cor da luz de fundo.
  • Modo de exibição LCD personalizado: VA, TN, HTN, FSTN, STN, DFSTN, FFSTN.
  • Dimensão LCD personalizada: Tamanho do Módulo, Área de Visualização, Espessura, Área Ativa, Tamanho do Ponto, Distância do Ponto.
  • Direção de visualização personalizada: 6 horas, 12 horas, 3 horas, 9 horas.
  • Impressão LCD personalizada: Ícones, LOGOTIPO, Personagens, Linhas.
  • Interface LCD personalizada: FPC, ACF, PIN, Borracha, Zebra, etc.

Quaisquer outros detalhes personalizados durante a discussão e confirmação.
