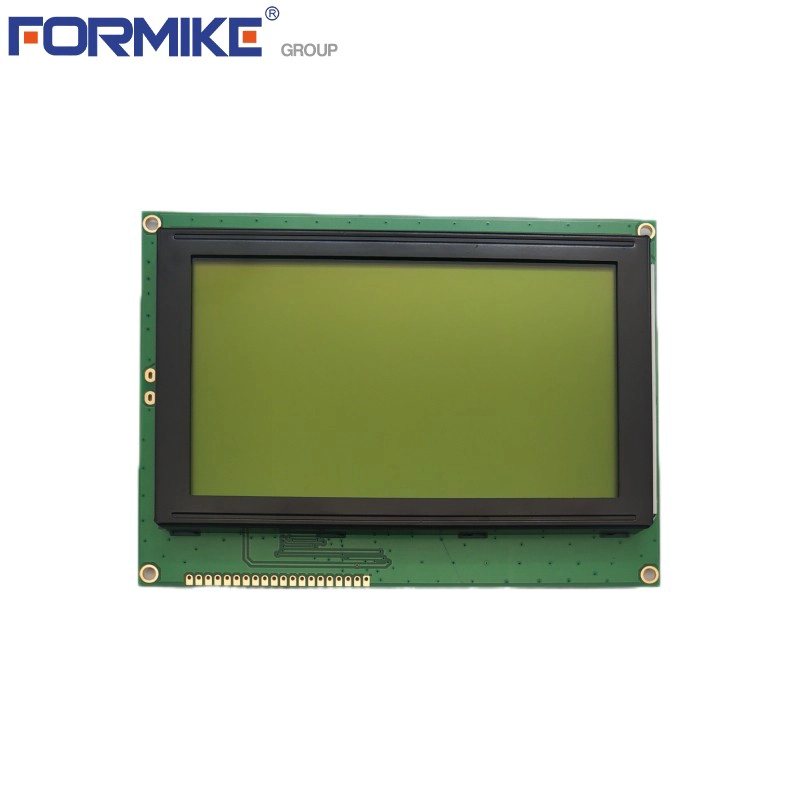

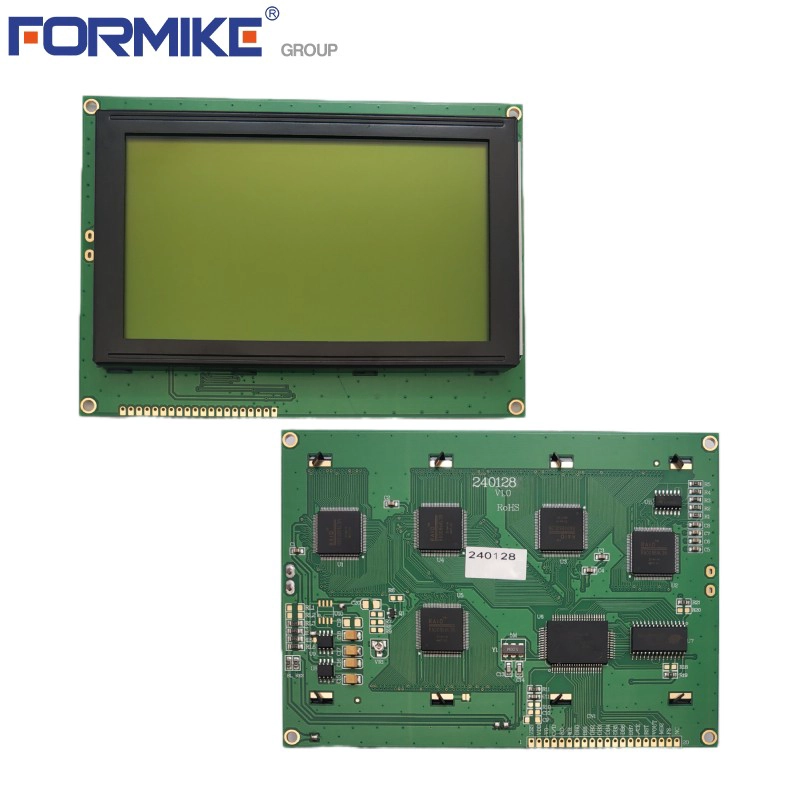

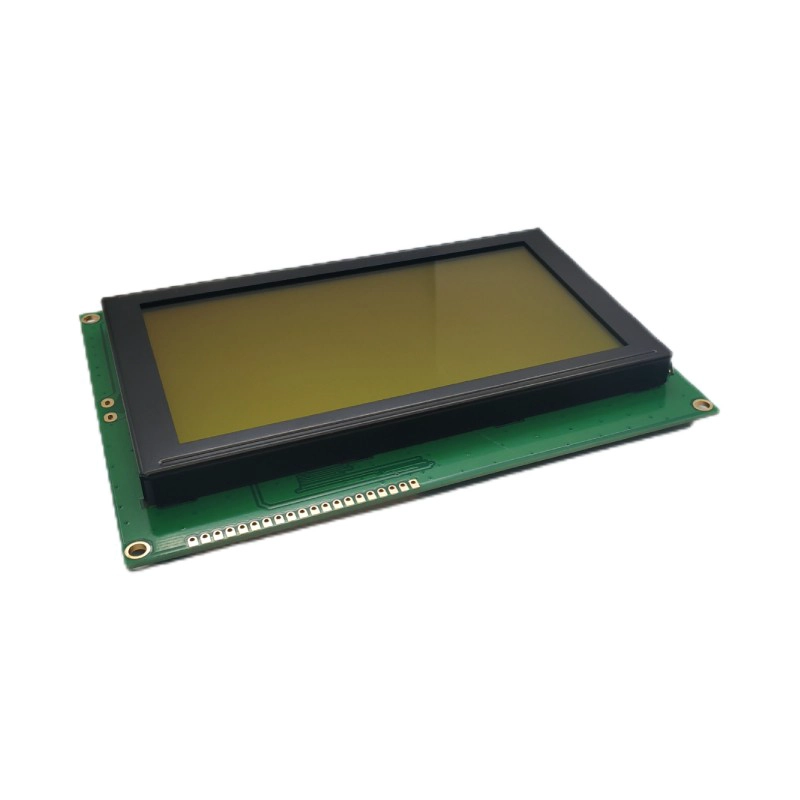

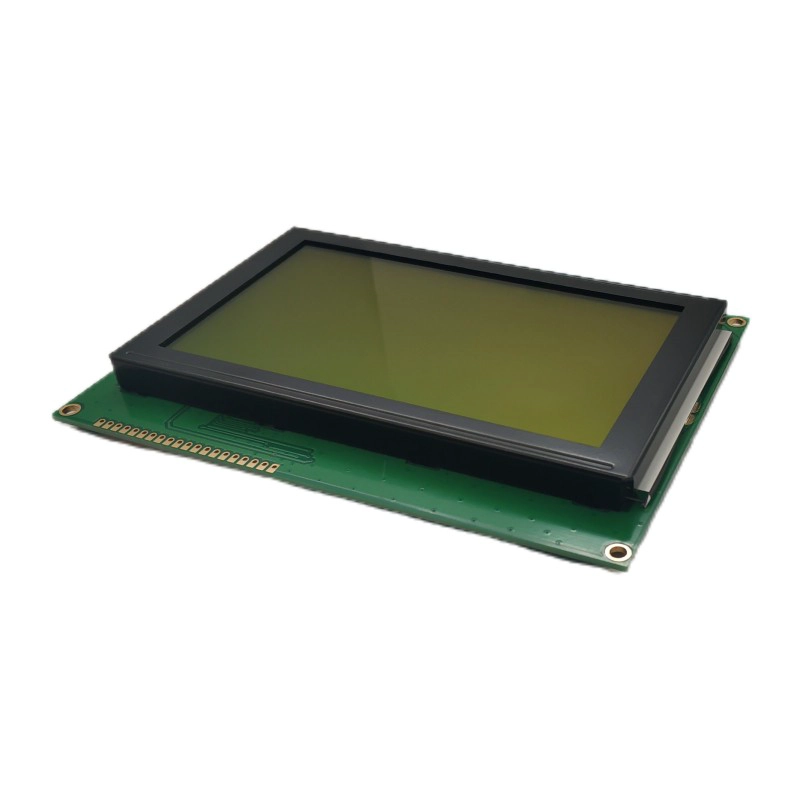

흑백 그래픽 디스플레이 240x128 그래픽 LCD 디스플레이 240x128 도트 그래픽 LCD 모듈 (WG2412B2)
- LCD 이름 : 단색 그래픽 디스플레이 240x128 그래픽 LCD 디스플레이 240x128 도트 그래픽 LCD 모듈
- 디스플레이 형식 : 240*128 점
- 디스플레이 모드 : STN
- LCD 색상 : 파란색 배경에 대한 흰색 텍스트 -5V; 파란색 배경의 흰색 텍스트 5V; 노랑색 배경 5V의 검은 텍스트;
- 디스플레이 유형 : 그래픽 코브

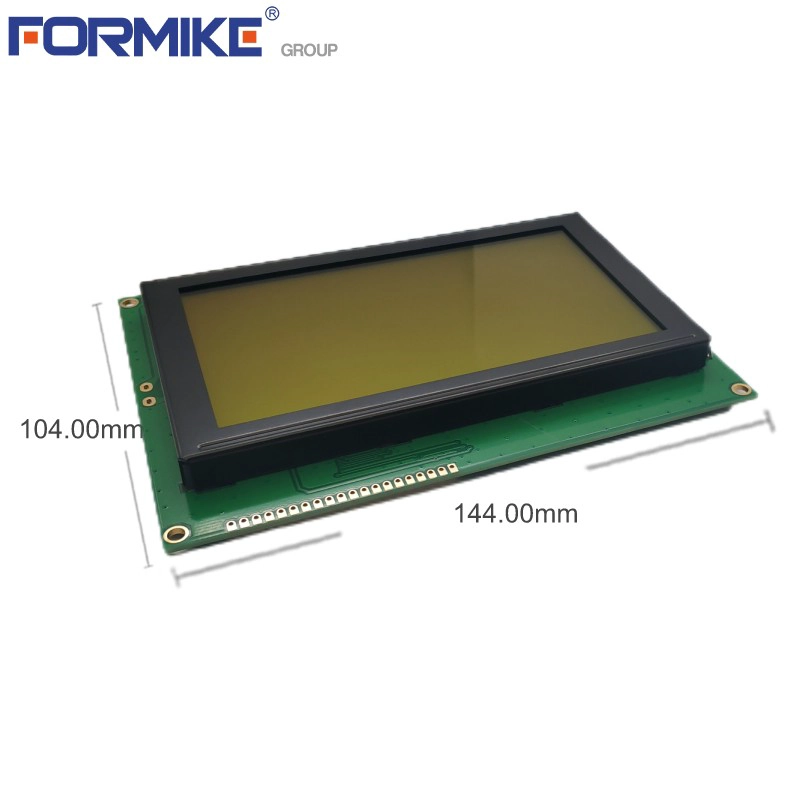

- 개요 치수 : 144.0 (w) x104.0 (h) x 12.8 mm
- 보기 영역 : 114.0min (W) x64.0min (H) mm

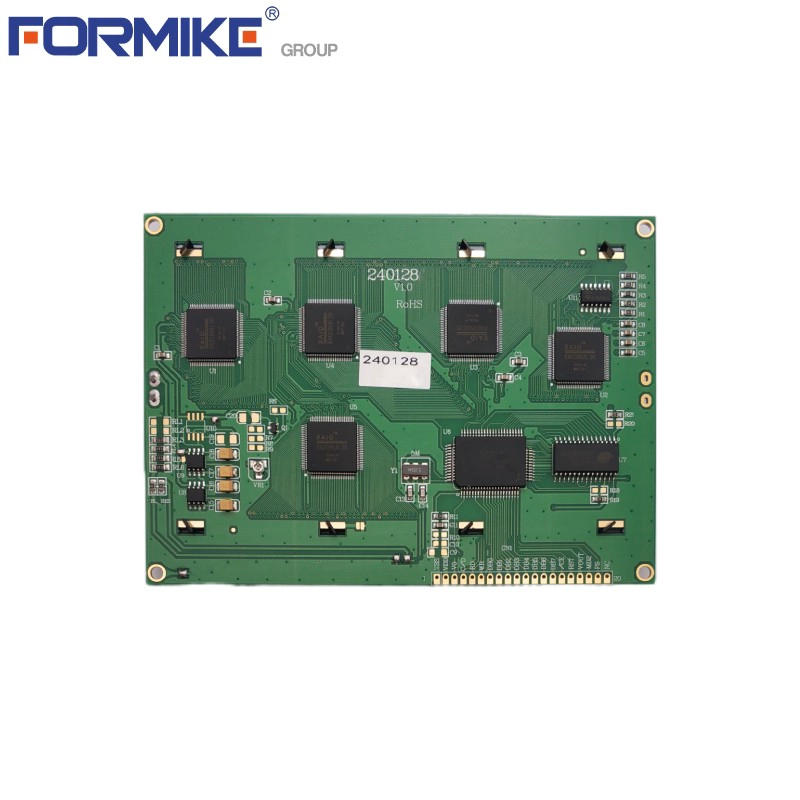

- 드라이브 IC : T6963C
- 시청 방향 : 6시
- 백라이트 : 노랑 녹색 또는 흰색
- 운전 방법 : 1/128 듀티, 1/12 바이어스
- 작동 온도 : -20 ℃ ~+70 ℃
- 스토리지 온도 : -30 ~ ~+80 ℃
흑백 그래픽 디스플레이 240x128 그래픽 LCD 디스플레이 240x128 도트 그래픽 LCD 모듈
| 제품 사양 | ||||||
|---|---|---|---|---|---|---|
| LCD 이름 | 흑백 그래픽 디스플레이 240x128 그래픽 LCD 디스플레이 240x128 도트 그래픽 LCD 모듈 | |||||
| 디스플레이 형식 |
240*128 점 |
|||||
| 모듈 크기 | 144.0mm × 104.0mm × 12.8mm | |||||
| 영역보기 | 114.0mm × 64.0mm | |||||
| 활성 영역 | 107.95mmx57.55mm | |||||
| 도트 크기 | 0.4mm × 0.4mm | |||||
| 도트 피치 | 0.45mm × 0.45mm | |||||
| IC | T6963C | |||||

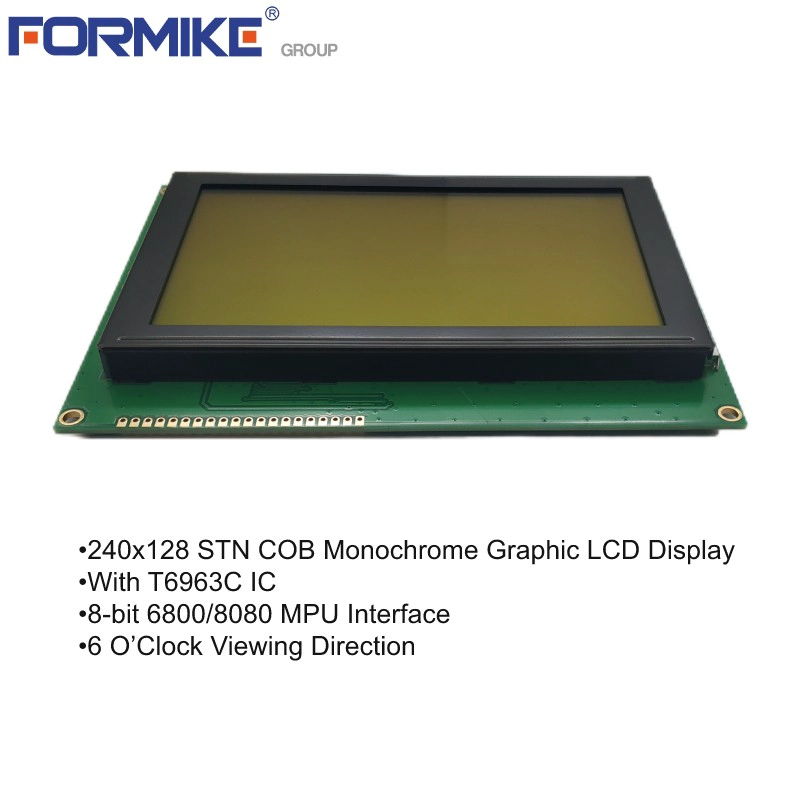

| 상호 작용 | 20 핀, 8 비트 6800/8080 MPU 인터페이스 활성화 | |||||
| 운전 방법 | 1/128 의무, 1/12 바이어스 | |||||
| 시청 방향 | 6시 정각 | |||||
| 작동 온도 | -20 ℃ ~+70 ℃ | |||||
| 저장 온도 | -30 ℃ ~+80 ℃ | |||||
| 선택할 수있는 다른 시리즈 유형 LCD 모드 | ||||||
| 아니요. | 부품 번호 | LCD 유형 | 백라이트 컬러 | 글꼴 색상 | 배경색 | 전압 |
| 1 | WG2412B2SBY6B-A1 | stn y-g 양성 | 노란색 녹색 | 검은 색 | 노란색 녹색 | 5V |
| 2 | WG2412B2SKW6B-A1 | stn 회색 양성 | 흰색 | 검은 색 | 회색 | 5V |
| 삼 | WG2412B2SGW6B-A1 | STN 음성 파란색 | 흰색 | 흰색 | 푸른 색 | 5V |
WG2412B2는 240x128 LCD 디스플레이의 특정 모델입니다.폭 240 픽셀, 높이 128 픽셀의 해상도가있는 액정 디스플레이 (LCD)입니다.WG2412B2 디스플레이는 이미지 나 텍스트를 만들기 위해 불투명도를 개별적으로 변경할 수있는 작은 픽셀의 그리드로 구성됩니다.
WG2412B2 LCD 디스플레이를 사용하려면 일반적으로 마이크로 컨트롤러 또는 이와 유사한 장치에 연결되어 명령 및 데이터를 디스플레이로 보냅니다.디스플레이에는 일반적으로 이러한 명령을 해석하고 그에 따라 픽셀을 제어하는 컨트롤러 칩이 포함되어 있습니다.C 또는 Arduino와 같은 프로그래밍 언어를 사용하여 명령 및 데이터를 WG2412B2 디스플레이에 보내는 데 사용하여 특정 이미지 나 텍스트를 표시하도록 지시 할 수 있습니다.
WG2412B2 LCD 디스플레이를 선택 해야하는 몇 가지 이유가 있습니다.
-
소형 크기 : 240x128 해상도의 WG2412B2 디스플레이는 비교적 작은 디스플레이 크기를 허용하므로 공간이 제한된 응용 프로그램에 적합합니다.
-
적절한 해상도 : WG2412B2 디스플레이의 240x128 해상도는 많은 응용 프로그램에서 간단한 그래픽, 아이콘 및 텍스트를 표시하기에 충분합니다.
-
비용 효율성 : 고해상도 디스플레이와 비교하여 WG2412B2 LCD 디스플레이는 종종 저렴하므로 예산 제약 조건이있는 프로젝트에 대한 비용 효율적인 선택입니다.
-
저전력 소비 : WG2412B2 LCD 디스플레이는 다른 LCD 디스플레이와 마찬가지로 일반적으로 다른 디스플레이 기술에 비해 전력을 덜 소비하므로 배터리 구동 장치 또는 전력 효율이 중요한 응용 프로그램에 적합합니다.
-
광범위한 가용성 : WG2412B2 LCD 디스플레이는 시장에서 광범위하게 사용할 수 있으므로 다양한 프로젝트에 쉽게 출원 할 수 있습니다.
궁극적으로 WG2412B2 LCD 디스플레이의 선택은 크기 제약, 예산 및 원하는 기능과 같은 프로젝트의 특정 요구 사항에 따라 다릅니다.다음을 포함한 다양한 응용 프로그램에서 사용할 수 있습니다.
- 산업용 장비
- 의료 기기
- 가전
- 계측 및 측정 장치
- 자동차 응용 프로그램
- 홈 자동화 및 제어 시스템
WG2412B2 LCD 디스플레이는 시각적 피드백, 상태 정보, 사용자 인터페이스, 디스플레이 메뉴, 아이콘, 기본 그래픽, 읽기, 파형, 측정 결과 등을 제공 할 수 있습니다.
