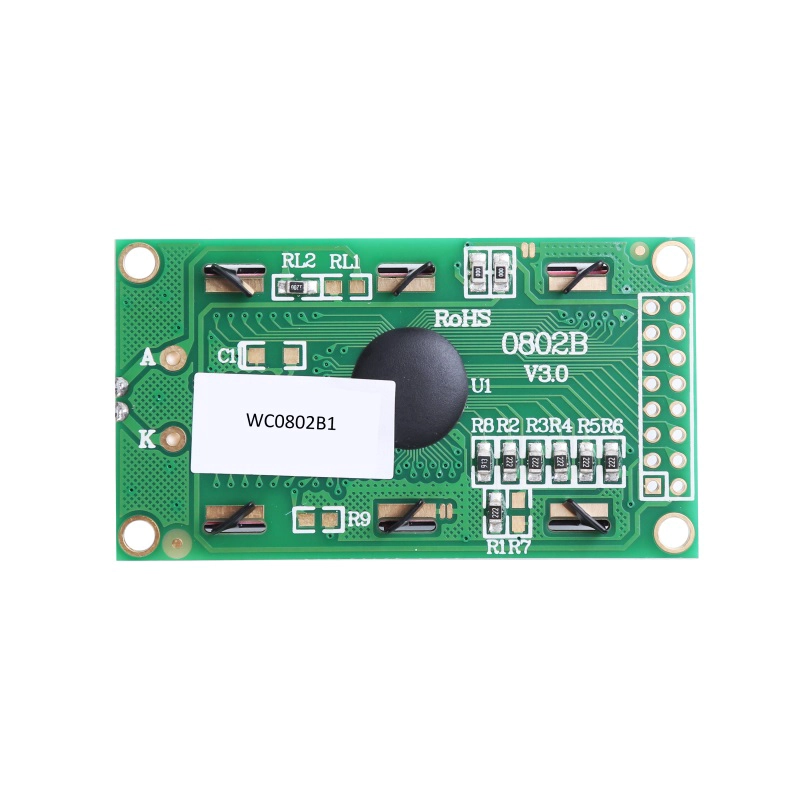

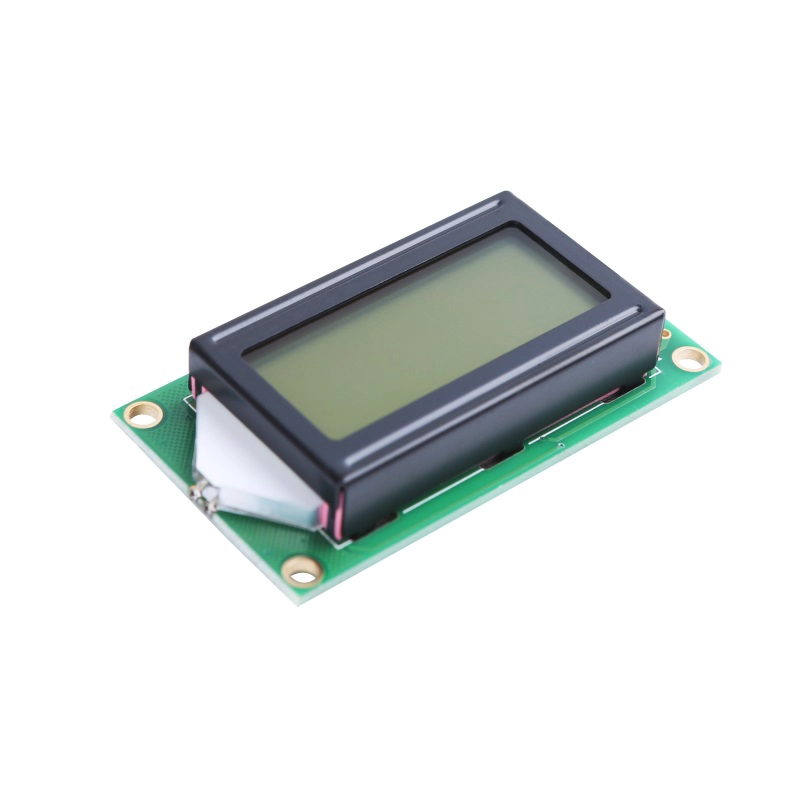

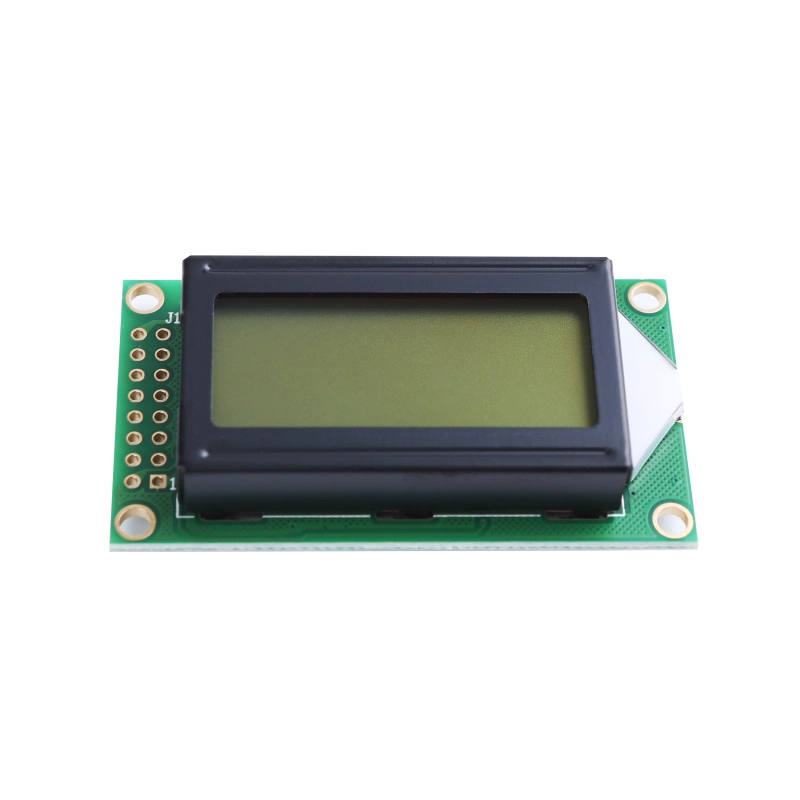

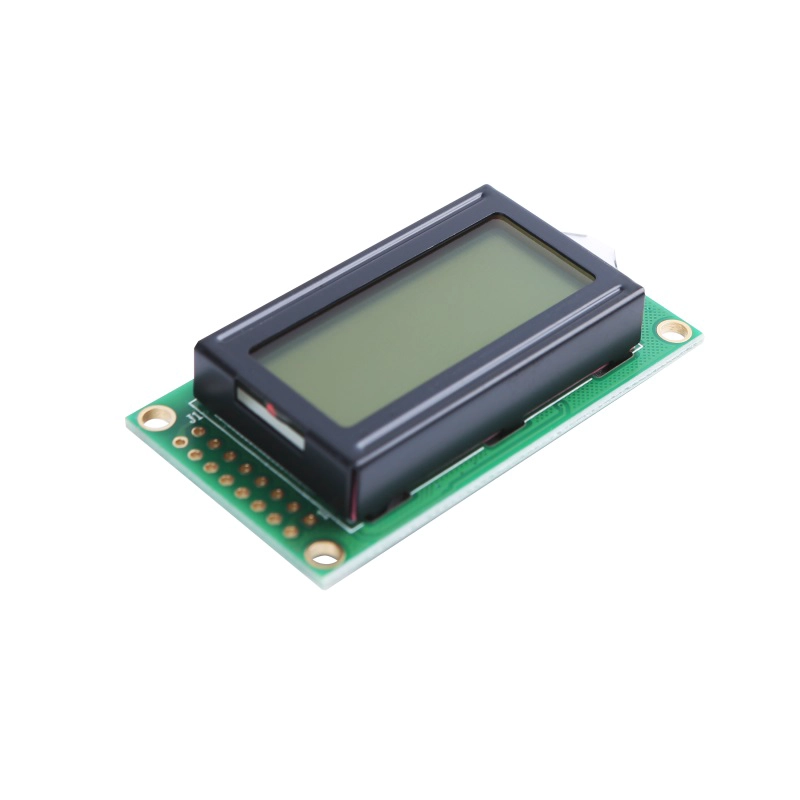

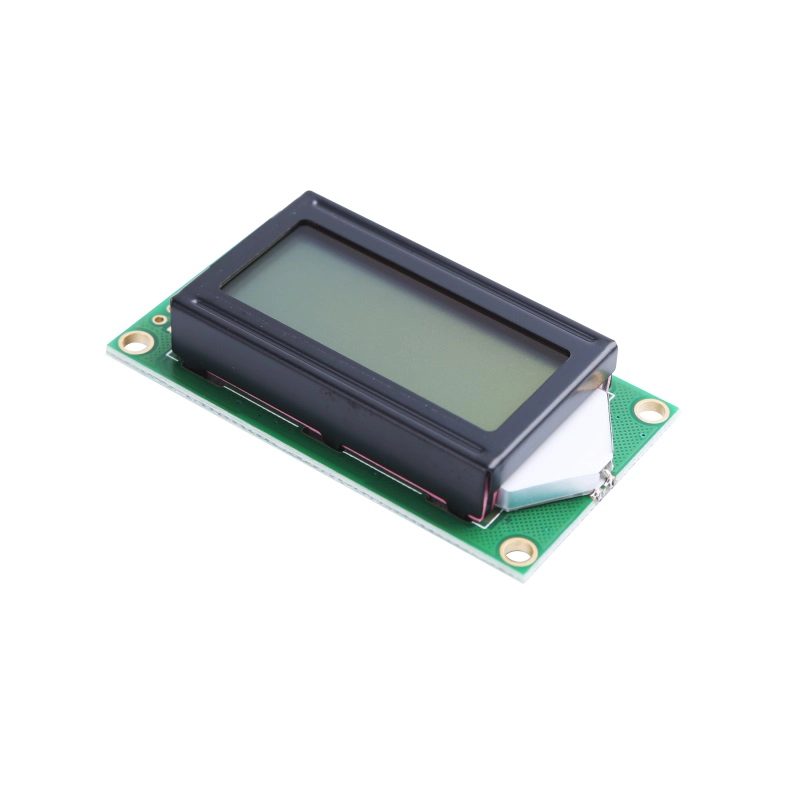

Stn ディスプレイ 8x2 液晶モジュール ブルー グリーン スクリーン Arduino 0802 (WC0802B1)
- LCD 名: Stn ディスプレイ 8x2 Lcd モジュール ブルー グリーン スクリーン Arduino 0802 (WC0802B1)
- 表示形式：8文字×2行
- モジュールサイズ：58.0mm×32.0mm×13.2mm
- 表示エリア：38.0mm×16.0mm
- 文字サイズ：3.29mm×6.18mm
- 文字ピッチ：3.89mm×6.62mm
- IC: AIP31066 または Eqv (デフォルトの英語/日本語フォント)
- インターフェイス: 16 ピン、4 ビットまたは 8 ビット 6800 MPU インターフェイスが有効
- 駆動方式：1/16デューティ、1/5バイアス
- 見る方向：6時方向
- 動作温度：-20℃～70℃
- 保存温度：-30℃～80℃
- 異なるシリーズタイプのLCDモードを選択可能
製品詳細
Stn ディスプレイ 8x2 液晶モジュール ブルー グリーン スクリーン Arduino 0802 (WC0802B1)
| 製品仕様書 | ||||||
|---|---|---|---|---|---|---|
| LCD 名 | Stn ディスプレイ 8x2 液晶モジュール ブルー グリーン スクリーン Arduino 0802 (WC0802B1) | |||||
| 表示形式 | 8文字*2行 | |||||
| モジュールサイズ | 58.0mm×32.0mm×13.2mm | |||||
| ビューエリア | 38.0mm×16.0mm | |||||
| 文字サイズ | 3.29mm×6.18mm | |||||
| 文字のピッチ | 3.89mm×6.62mm | |||||
| IC | AIP31066 または Eqv (デフォルトの英語/日本語フォント) | |||||
| インターフェース | 16 ピン、4 ビットまたは 8 ビット 6800 MPU インターフェイスが有効 | |||||
| 駆動方法 | 1/16 デューティ、1/5 バイアス | |||||
| 見る方向 | 6時 | |||||
| 動作温度 | -20℃～70℃ | |||||
| 保管温度 | -30℃～80℃ | |||||
| 異なるシリーズタイプのLCDモードを選択可能 | ||||||
| いいえ。 | 部品番号 | 液晶タイプ | バックライトの色 | フォントの色 | 背景色 | 電圧 |
| 1 | WC0802B1SBY6B-A1 | STN Y-Gポジティブ | 黄緑色 | 黒色 | 黄緑色 | 5V |
| 2 | WC0802B1SBY6B-A2 | STN Y-Gポジティブ | 黄緑色 | 黒色 | 黄緑色 | 3.3V |
| 3 | WC0802B1SKW6B-A1 | STNグレーポジ | 白色 | 黒色 | グレーカラー | 5V |
| 4 | WC0802B1SKW6B-A2 | STNグレーポジ | 白色 | 黒色 | グレーカラー | 3.3V |
| 5 | WC0802B1SGW6B-A1 | STN ネガティブブルー | 白色 | 白色 | 青色 | 5V |
| 6 | WC0802B1SGW6B-A2 | STN ネガティブブルー | 白色 | 白色 | 青色 | 3.3V |
