1x16 Format LCD Module COB 1601 LCD Screen STN 16*1 Character LCD Display(WC1601Y6SGW1B)1x16 Format LCD Module COB 1601 LCD Screen STN 16*1 Character LCD Display(WC1601Y6SGW1B)1x16 Format LCD Module COB 1601 LCD Screen STN 16*1 Character LCD Display(WC1601Y6SGW1B)1x16 Format LCD Module COB 1601 LCD Screen STN 16*1 Character LCD Display(WC1601Y6SGW1B)1x16 Format LCD Module COB 1601 LCD Screen STN 16*1 Character LCD Display(WC1601Y6SGW1B)1x16 Format LCD Module COB 1601 LCD Screen STN 16*1 Character LCD Display(WC1601Y6SGW1B)1x16 Format LCD Module COB 1601 LCD Screen STN 16*1 Character LCD Display(WC1601Y6SGW1B)1x16 Format LCD Module COB 1601 LCD Screen STN 16*1 Character LCD Display(WC1601Y6SGW1B)1x16 Format LCD Module COB 1601 LCD Screen STN 16*1 Character LCD Display(WC1601Y6SGW1B)

1x16 Format LCD Module COB 1601 LCD Screen STN 16*1 Character LCD Display(WC1601Y6SGW1B)

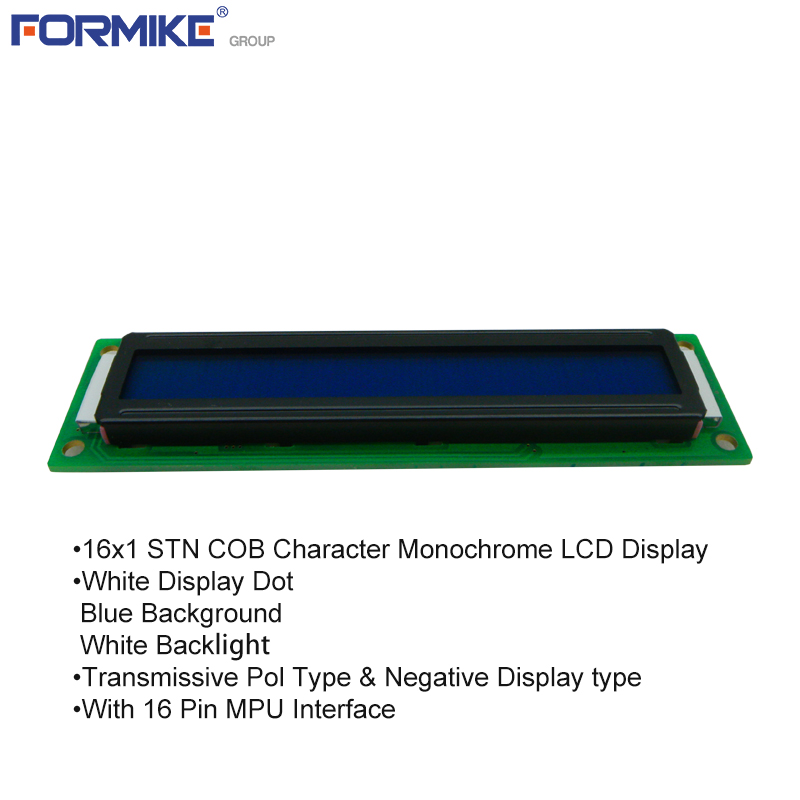

  • LCD Name: 1x16 Format LCD Module COB 1601 LCD Screen STN 16*1 Character LCD Display

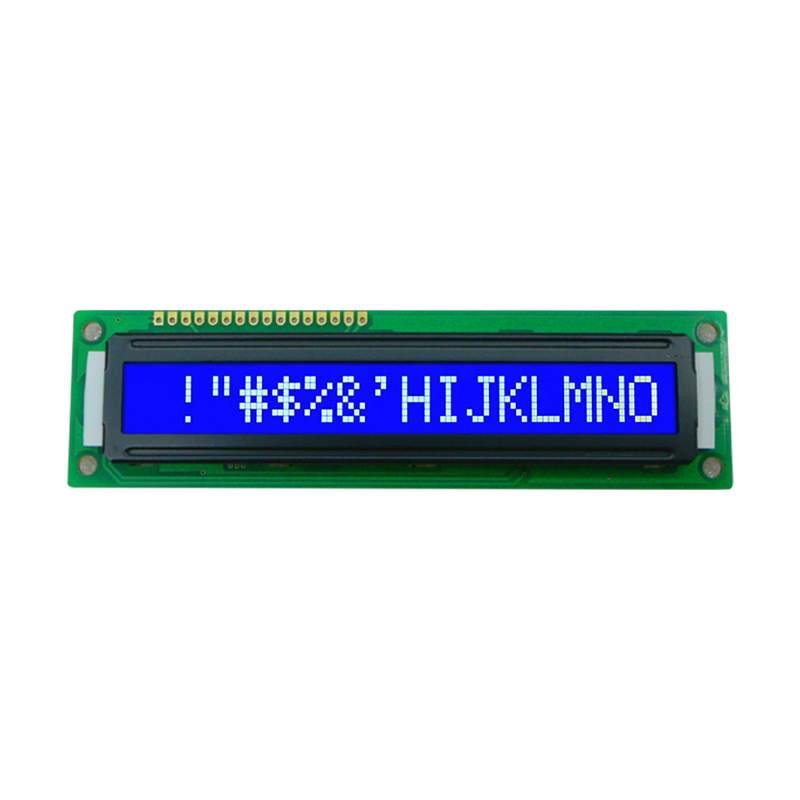

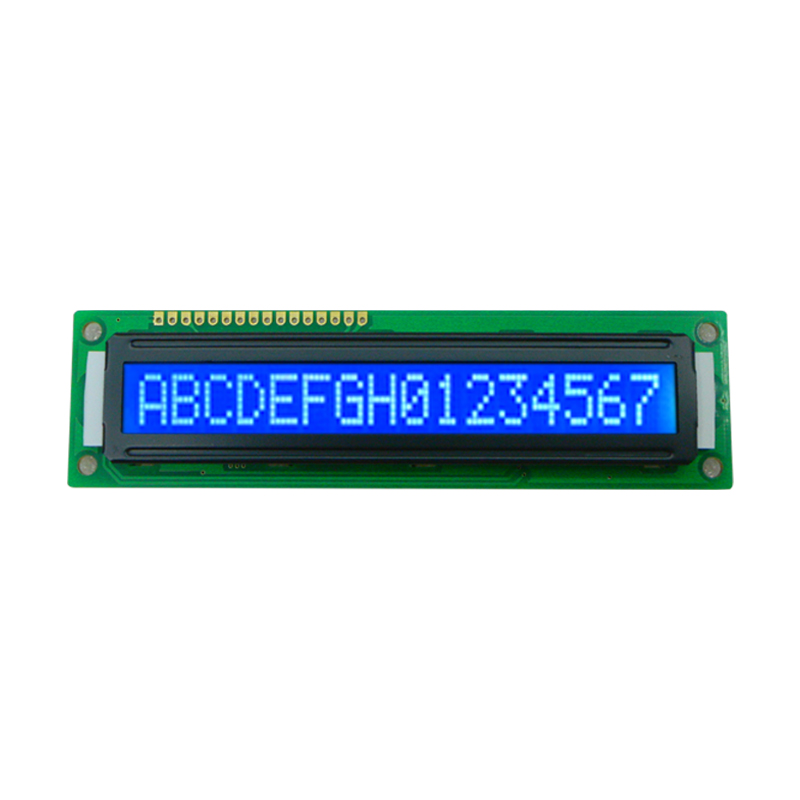

  • Display Format: 16 character*1 line
  • Display Mode: STN, Transmissive, Negative
  • LCD Color:Display dot : White; Background: Blue

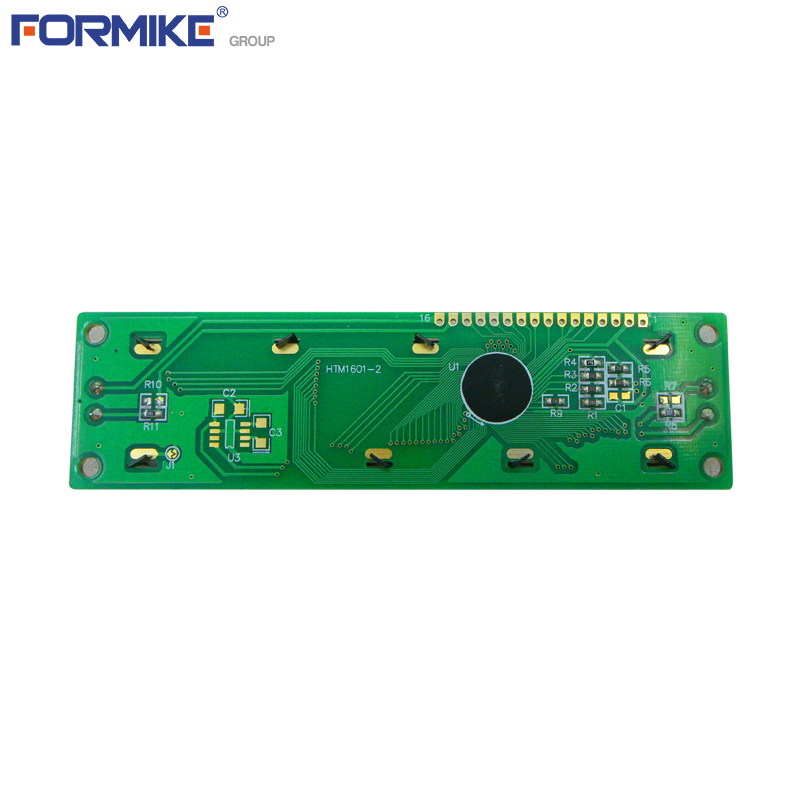

  • Display Type: Character COB

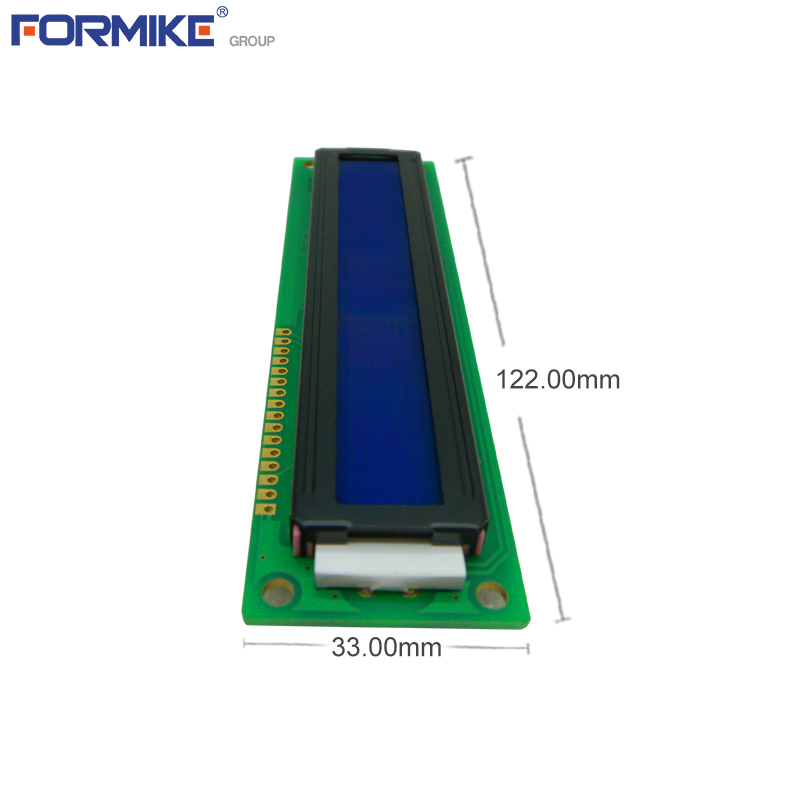

  • Outline Dimension: 122.0(W) x33.0(H) x 8.8(T) mm
  • Viewing Area: 99.0MIN(W) x13.0MIN(H)mm
  • Drive IC: ST7066U-0A
  • Pin No.: 16 Pin
  • Viewing Direction: 6 O’clock
  • Luminance: 700cd/m2
  • Interface Input Data: 4-bit or 8-bit MPU interface enabled
  • Backlight: White
  • Driving Method: 1/16 Duty, 1/5 Bias
  • Operating Temp.: 0℃~+50℃
  • Storage Temp.: -10℃~+60℃

1x16 Format LCD Module COB 1601 LCD Screen STN 16*1 Character LCD Display

 LCD Name 1x16 Format LCD Module COB 1601 LCD Screen STN 16*1 Character LCD Display

 Display Format

16character*1 line

 Display Mode

STN, Transmissive, Negative

LCD Color

Display dot : White
Background: Blue

 Display Type

 Character COB

 Outline Dimension

122.0(W) x33.0(H) x 8.8(T) mm

Viewing Area

99.0MIN(W) x13.0MIN(H)mm

 Drive IC ST7066U-0A  Pin No. 16 Pin

 Viewing Direction

 6 O’clock

Interface Input Data

MPU

 Backlight

White

 Driving Method

1/16 Duty, 1/5 Bias

Operating Temp.

 0℃~+50℃

 Storage Temp.

-20℃~+70℃

STN 16*1 character LCD display

1601 lcd screen

1x16 format lcd module 16X1 lcd module 1601 character monochrome lcd
