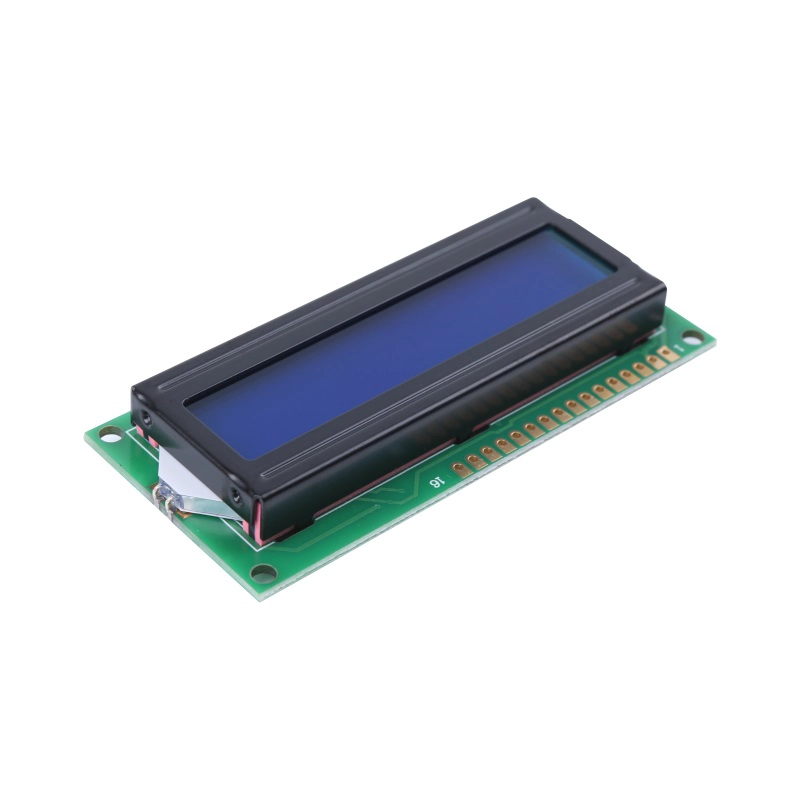

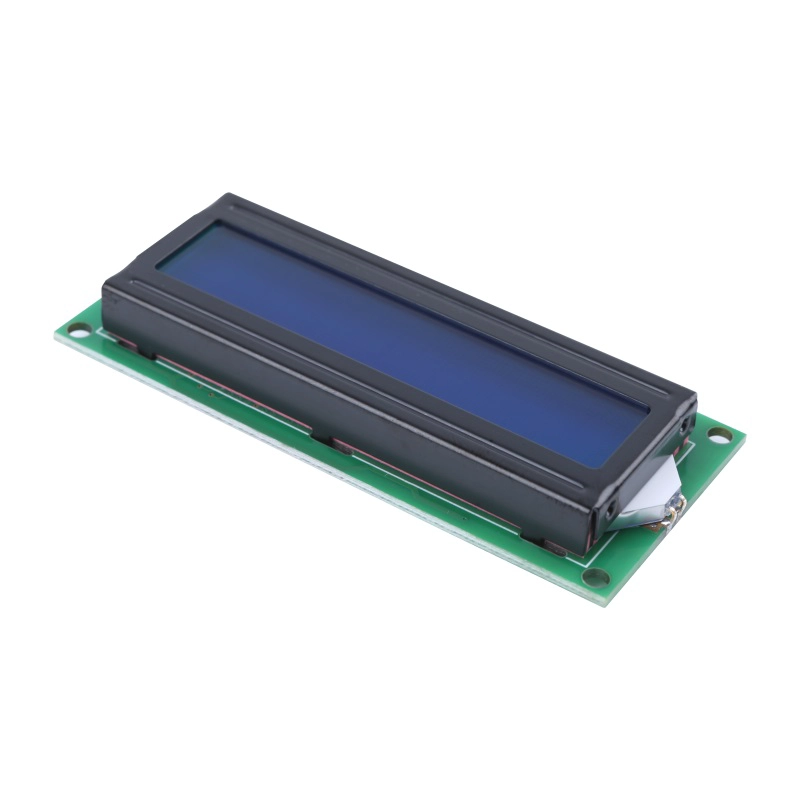

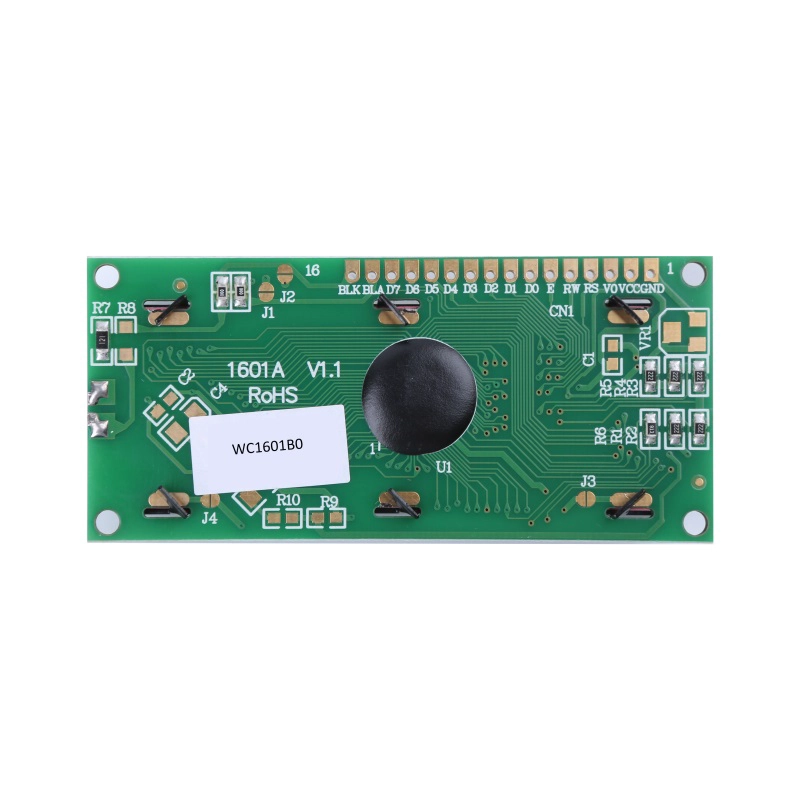

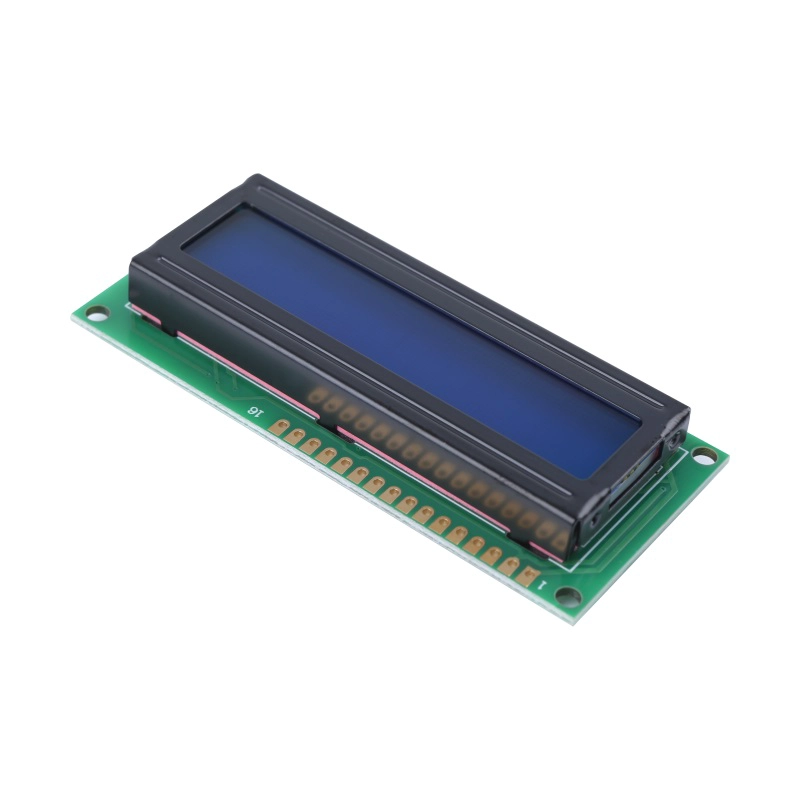

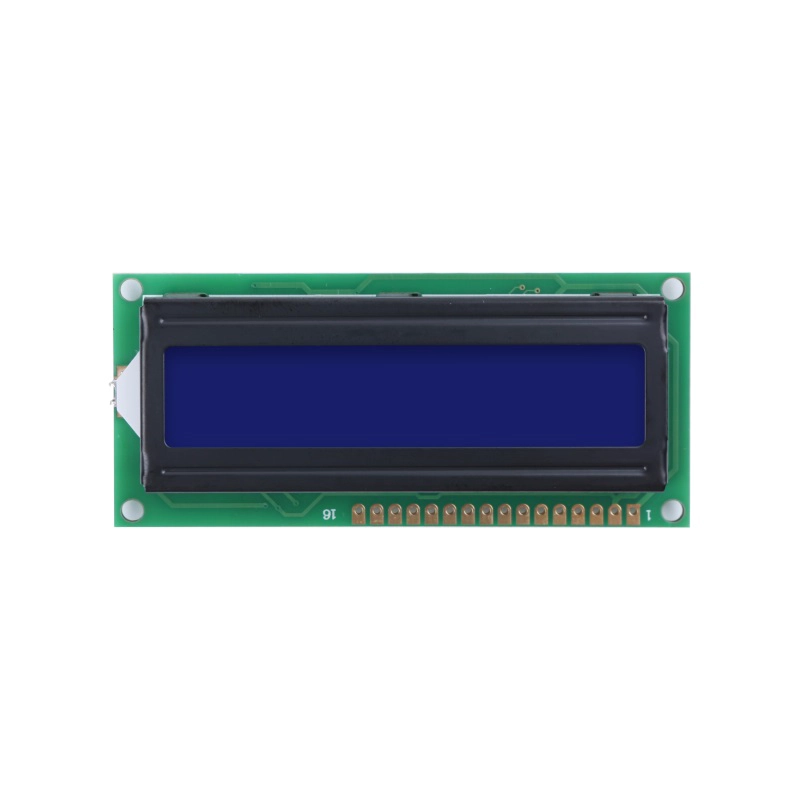

تخصيص وحدة LCD 16x1 1601 وحدة عرض LCD (WC1601B0)

اسم LCD: تخصيص وحدة LCD 16x1 1601 وحدة عرض LCD
تنسيق العرض: 16 حرفًا × سطر واحد
وضع العرض: STN
لون شاشة LCD: اختياري مع نص أبيض على خلفية زرقاء، ونص أسود على خلفية رمادية، ونص أسود على خلفية صفراء وخضراء.
نوع العرض: شاشة COB LCD
البعد التفصيلي: 80.0 (عرض) × 36.0 (ارتفاع) × 12.0 (عرض) ملم
منطقة العرض: 64.5 دقيقة (عرض) × 13.8 دقيقة (ارتفاع) ملم
محرك إيك: AIP31066
رقم الدبوس: 16 دبوس
اتجاه العرض: الساعة 6
بيانات إدخال الواجهة: واجهة MPU 4 بت أو 8 بت 6800 MPU ممكنة
طريقة القيادة: 1/16 واجب، 1/5 التحيز
درجة حرارة التشغيل: -20 درجة مئوية ~ 70 درجة مئوية
درجة حرارة التخزين: -30 درجة مئوية ~ 80 درجة مئوية

تخصيص وحدة LCD 16x1 1601 وحدة عرض LCD

lcd module 16x1

مواصفات المنتج
اسم شاشات الكريستال السائل			تخصيص وحدة LCD 16x1 1601 وحدة عرض LCD
تنسيق العرض			16 حرف * 1 سطر
حجم الوحدة			80.0 مم × 36.0 مم × 12.0 مم
عرض المنطقة			64.5 ملم × 13.8 ملم
حجم الحرف			3.20 ملم × 5.95 ملم
درجة الشخصية			3.75 ملم × 5.95 ملم
إيك			AIP31066 أو Eqv (الخط الافتراضي باللغة الإنجليزية / اليابان)
واجهه المستخدم			تم تمكين واجهة 16 Pin أو 4 بت أو 8 بت 6800 MPU
طريقة القيادة			1/16 الواجب، 1/5 التحيز
عرض الاتجاه			06:00
درجة حرارة التشغيل			-20 درجة مئوية ~70 درجة مئوية
درجة حرارة التخزين			-30 درجة مئوية~80 درجة مئوية
وضع LCD من نوع سلسلة مختلفة لتختار
لا.	رقم القطعة	نوع شاشات الكريستال السائل	لون الإضاءة الخلفية	لون الخط	لون الخلفية	الجهد االكهربى
1	WC1601B0SGW6B-A1	STN Y-G إيجابي	اللون الأخضر الأصفر	لون أسود	اللون الأخضر الأصفر	5 فولت
2	WC1601B0SBY6B-A2	STN Y-G إيجابي	اللون الأخضر الأصفر	لون أسود	اللون الأخضر الأصفر	3.3 فولت
3	WC1601B0SGW6B-A1	STN سلبي أزرق	لون أبيض	لون أبيض	اللون الأزرق	5 فولت
4	WC1601B0SGW6B-A2	STN سلبي أزرق	لون أبيض	لون أبيض	اللون الأزرق	3.3 فولت
5	WC1601B0SKW6B-A1	STN رمادي إيجابي	لون أبيض	لون أسود	لون رمادي	5 فولت
6	WC1601B0SKW6B-A2	STN رمادي إيجابي	لون أبيض	لون أسود	لون رمادي	3.3 فولت
